UP Xtreme i11 Edge Compute Enabling Kit
Kit per sviluppatori certificato Intel , alimentato da Intel® SoC .
UP Xtreme i11 Edge Compute Enabling Kit
Scatenare il nuovo UP Xtreme i11 Edge Calcolare Kit di abilitazione , alimentato di i processori Intel® Core ™ di undicesima generazione insieme a Iris® X e grafica . Esso consegna maggiore prestazione e meglio efficienza per entrambi di uso generale applicazioni e Artificiale Intelligence (AI) sul bordo . Fare leva il prossimo rete di generazione per IoT dispositivi , questa piattaforma abilitata al 5G ( con modem opzionale ) può in modo efficiente Collegare e collaborare fra bordo e il nuvola .
Insieme a efficiente dal punto di vista energetico calcolare e grafica , UP Xtreme i11 Edge _ Calcolare Il kit di abilitazione è ottimizzato per velocità , affidabilità e _ efficienza . Il integrazione del nuovo Iris® X e grafica vanta 96 EU, il più potente integrato grafica disponibile . Esso offre una vasta gamma di funzionalità , in particolare : intestazione GPIO a 40 pin , Dual Ethernet 1 Gbps i219 più 2,5 Gbps i225, uscita video multipla tramite HDMI 2.0b, DP 1.4 , eDP e Tipo -C USB.
NOTA : per favore Nota che l' ADC al momento non funziona dovuto a nocciolo regressione ( futuro nocciolo rilasci volere aggiustare il problema ).
NOTA : per favore Nota Quello il l' ultima NVM per il controller Ethernet IT i225 non funziona in Ubuntu Linux. Per favore fare riferimento qui per Di più informazioni .
|
|
Partner Intel® Titanium |
|
|
Potente Il ultimo processore Intel® Core ™ di undicesima generazione con Intel Iris X e grafico ( ex Tiger Lake UP3) poteri UP Xtreme i11 Edge _ Calcolare Kit di abilitazione e orologi su a 4,4 GHz con solo 28 watt TDP e 15 watt cTDP . Intel® Iris® X e grafica fornire su a 96EU, che è quasi due volte il prestazione di corrispondente Ice Lake Gen 11 al stesso TDP. |
|
|
Veloce
|
|
|
Espandibile
|
|
|
Industria e sicurezza
|
|
|
IA pronta
|
|
|
Pronto per la produzione informatica sistema UP Xtreme i11 Edge Calcolare Il kit di abilitazione è pronto per la produzione per più verticali mercati per robotica , automazione , vendita al dettaglio , intelligenza artificiale e IoT . Il kit arriva insieme a Distribuzione Intel® di OpenVINO ™ Toolkit precaricato a rendere la tua IA e computer visione applicazione più veloce . Lo è anche compatibile insieme a Intel® OneAPI , che è facile a installare attraverso comando linea . |
Dettagli della scheda
Panoramica dell'hardware
- UP Xtreme i11 Edge Calcolare Kit di abilitazione con il Intel® Core di 11a generazione più recente SoC , su a 4,4 GHz
- Grafica Intel® UHD ( Core ™ i3)/Intel® Iris XE ( Core ™ i5 e i7)
Tech Specifiche
Panoramica della scheda UP Xtreme i11
|
1) Connettore batteria RTC |
14) Connettore HAT a 40 pin |
|
10) Ponticello della modalità di alimentazione |
15) DDR4 SO-DIMM |
|
2) Porta Ethernet Gbps RJ-4 5 Intel 225) |
16) Presa audio |
|
3) Porta Ethernet Gbps RJ-45 Intel 219) |
17) USB 4.0 (tipo C) + DP 14 |
|
4) DisplayPort |
18) Intestazione del BIOS |
|
5) HDMI |
19) Intestazione RS232/422/485 a 10 pin |
|
6) USB tipo A doppia porta (1x USB 3.2 Gen 2, 1x USB 2.0) |
20) Intestazione RS232/422/485 a 10 pin |
|
7) Doppia porta USB tipo A (2x USB 3.2 Gen 2) |
21) Slot PCIE [x4]. |
|
8) 12V CC-IN bloccabile |
22) Chiave M.2 3052 B |
|
9) Modalità AT/ATX |
23) Chiave M.2 2230 E |
|
11) SATA |
24) Connettore ventola |
|
12) Alimentazione SATA 5V/12V |
25) Chiave M.2 2280 M (supporta NVME SSD) |
|
13) Intestazione pin di alimentazione |
26) CPU |
|
Sistema |
UP Xtreme i11 |
|
SoC |
Intel® Core ™ i7-1185GRE ( su a 4,4 GHz) |
|
Intel® Core ™ i5-1145GRE ( su a 4,1 GHz) |
|
|
Intel® Core ™ i3-1115GRE ( su a 3,9 GHz) |
|
|
Intel® Celeron® 6305E ( su a 1,8 GHz) |
|
|
# di core |
i 3-1115GRE/ Celeron 6305E-Duo Core |
|
i 7-1185GRE/i5-1145GRE-Quad Core |
|
|
Grafica |
Intel® Iris ® X e – i7-1185GRE/i5-1145GRE |
|
Grafica Intel® UHD per processori Intel® di undicesima generazione-i3-1115GRE/ Celeron 6305E |
|
|
VPU |
Opzionale via M.2 2280 |
|
FPGA |
Altera Intel® FPGA Max V per bus GP a 40 pin |
|
Sistema memoria |
2x DDR4 2 canali SO-DIMM VERTICALE MAX 64GB @ 3200MT/s |
|
Capacità di archiviazione |
tramite 1x SATA 3.0 CONN con POWER CONN / 1xM.2 2280 M chiave ( combinazione 2x PCIE[x1]) NVME |
|
RTC |
sì |
|
Wake-on-LAN ( WoL ) |
sì |
|
Cane da guardia Timer |
sì |
|
PXE |
sì |
|
Compatibile operativo sistema |
Microsoft Windows 10 completo versione |
|
Ubuntu 20.04 |
|
|
Yocto progetto 3.0/3.1 Kernel 5.4 |
|
|
Potenza |
12V DC-IN (con serratura connettore ) |
|
Potenza la fornitura genere |
AT/ATX ( modalità AT predefinita ) |
|
Potenza consumo ( tipico ) |
60 W |
|
Dimensioni (L x L) |
120 mm x 122 mm |
|
Temperatura di esercizio |
32°F ~ 140°F (0°C ~ 60°C) |
|
Temperatura di conservazione |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Umidità di esercizio |
0% ~ 90% relativo umidità , senza condensa |
|
Certificazione |
CE/FCC Classe A, RoHS conforme |
|
Raffreddamento |
di raffreddamento attivo |
|
Altri |
4 LED YRGB ( sotto la porta ethernet) |
|
1x potenza pulsante |
|
|
1x pulsante di ripristino |
|
|
Accessori |
1x batteria RTC |
|
1x attivo radiatore |
|
|
Paese di origine |
Taiwan |
|
Longevità |
2035 |
|
Schermo |
|
|
HDMI |
1 (HDMI 2.0b) |
|
DP |
1x DP+ 1x USB tipo C ( 1x DP 1.4/ USB 4.0) |
|
MIPI DSI/ eDP |
1 x eDP (4K a 60 Hz) |
|
I/O |
|
|
Audio |
Audio HDMI x 1, Audio DP x 1, Soundwire codec per Audio Uscita / Microfono In /, I2S |
|
USB |
3x USB 3.2 Gen 2 ( Tipo A) |
|
1x USB 2.0 |
|
|
1x USB 4.0 ( tipo C) |
|
|
UART |
1 x HSUART ( intestazione pin ) |
|
Porta seriale |
Fintek F81801,2x RS232/422/485 |
|
Interfaccia HDD |
1 x SATA 3.0 |
|
Slot di espansione |
chiave M.2 2280 M ( supporta NVME SSD) |
|
chiave M.2 2230 E |
|
|
chiave M.2 3052 B |
|
|
1x PCI-E[X4] ( accessorio scheda adattatore richiesto ) |
|
|
Bus GP a 40 pin |
1 |
|
AIO/DIO |
tramite bus GP |
|
Slot per SIM |
1 |
|
Altri |
Infineon TPM SLB9670 a bordo |
|
Connettività |
|
|
Ethernet |
1 LAN da 1 Gb (i219), 1 LAN da 2,5 Gb (i225), |
|
* vPRO è solo disponibile nella CPU i7/i5 |
|
|
Wi-Fi 5/6 |
Opzionale ( tramite M.2 2230) — Scheda Intel® AC9260 |
|
Bluetooth |
Opzionale ( tramite M.2 2230) — Scheda Intel® AC9260 |
|
LTE/4G/5G |
Opzionale ( via M.2 3042/3052) |
Espansioni
|
|
Intel® Wireless-AC 9260 802.11ac, Bluetooth 5.0 |
|
|

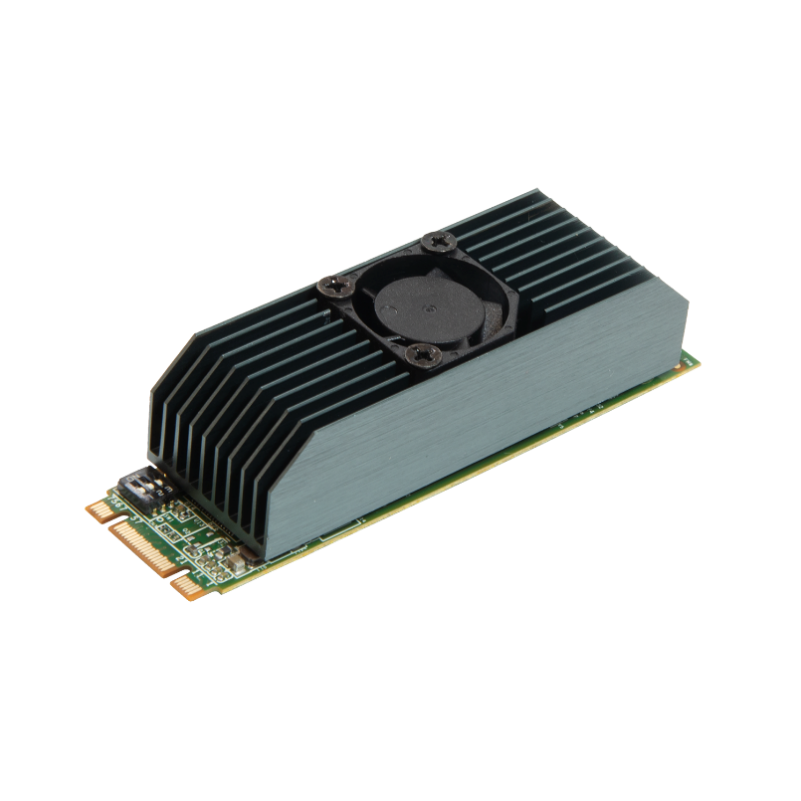

UP AI Core XM 2280 2x Myriad ™ X VPU |
Cosa puoi _ raggiungere insieme a questo kit?
UP Xtreme i11 Edge Calcolare Il kit di abilitazione ha uno slot M.2 3052 per supporta i moduli 5G a abilita ultra- basso latenza e affidabile trasmissione di dati a / da masse di IoT dispositivi , che assicura il convergenza di 5G, AI, Cloud Computing, Data Analytics e IIOT .
Combinato con Intel AI Accelerator e Intel® Distribution of OpenVINO ™ toolkit , accelera Computer Visione (CV) e Inferenza di apprendimento profondo da Bordo al cloud. Esso anche offerte pre-addestrato modelli , e pre-ottimizzato noccioli a aumento prestazione per l' IA.
Tutto quanto prende più intelligente quando lo sono 5G e AI integrato . Gigabyte velocità e accesso a massiccio quantità di dati fornisce un bene fondazione per l' IA evolvere . Ultra affidabile , basso latenza consente all'IA di farlo senza soluzione di continuità opera entro / con tutto IoT dispositivi .
Verticale Mercati
ROBOTICA
- Interfacce I/O includono USB 4.0 tipo -C, USB 3.2 tipo -A, controller Ethernet i225 e HDMI 2.0b.
- Bus GP a 40 pin dà il flessibilità a collegare una varietà di sensori e visualizza
- Alta informatica e grafico capacità insieme a basso potenza consumo , perfetto per AMR
VISIONE
- Potente CPU e VPU con migliorato comunicazione capacità
- Supporta OpenVINO per IA migliorata in Oggetto/ intrusione rilevamento , viso riconoscimento e monitoraggio
- 5G abilitato per future Smart Home e Città
- Migliorato applicazioni in AR e 3D Vision prestazione motori insieme a GPU più veloce
AUTOMAZIONE INDUSTRIALE
- Ingresso 12 V CC pronto per industriale uso
- Rete TSN in tempo reale con sostegno per TPM 2.0 e ECC in banda
- Consente Tipo di macchina massiccia Comunicazione ( mMTC )
- Ultra- affidabile Basso Latenza Comunicazione insieme a Banda larga mobile avanzata ( eMBB ) tramite 5G
AL DETTAGLIO
- Più veloce e Di più analisi video efficiente a leva fine dell'utente acquisti capacità
- 5G abilitato basso latenza comunicazione per Drone consegne
- AI e IoT abilitato per meglio logistico operazioni
ASSISTENZA SANITARIA
- Futuro della sanità con 5G per a distanza paziente monitoraggio e telemedicina appuntamenti
- IoT insieme a assistenza sanitaria attraverso indossabile dispositivi
Bloccare Diagramma
