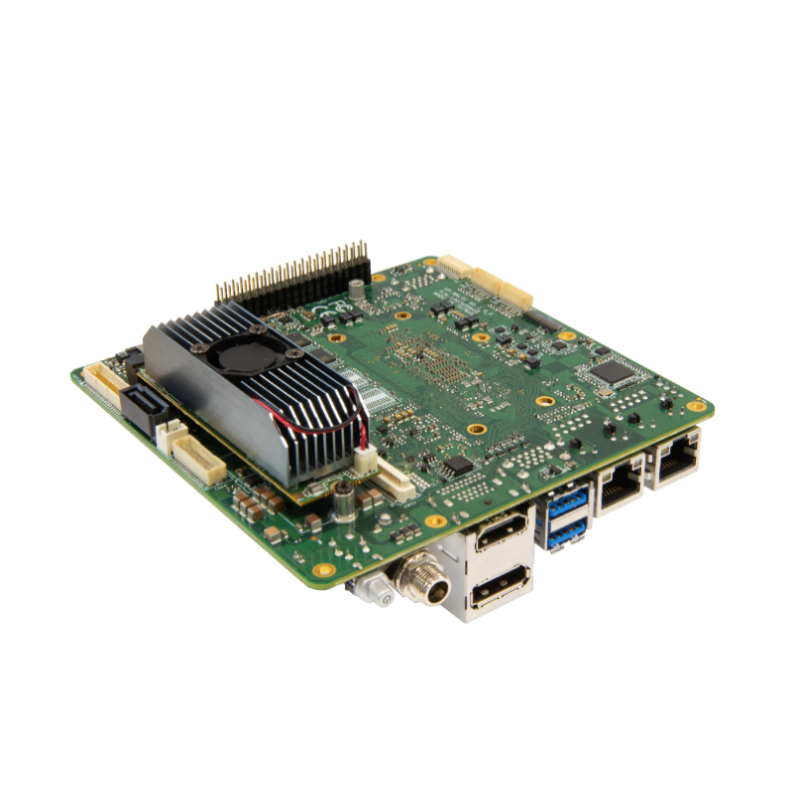

Potente

La serie UP Xtreme è alimentata di  l' ottava generazione , ultra - bassa Potenza Intel® Core ™ i3/i5/i7 e CPU Celeron . Può cronometrare _ su a 4,6 GHz utilizzando solo 15 W TDP.

Il la GPU interna è la impressionante Intel® UHD Graphics 610 ed è in grado di riprodurre video 4K . Esso corre a una base frequenza di 350 MHz e può raggiungere su UPun massimo di 1,05 GHz.

IA pronta

UP Xtreme fornisce elaborazione AI ad alte prestazioni per bordo informatica applicazioni .

È in grado di espandersi su a 6x VPU Intel® Movidius ™ Myriad X e supporta UP AI Core X, AI Core XM 2280, Vision Plus X e Net Plus.

Espandibile

• Flessibile espandibilità insieme a sia un connettore a 40 pin che a 100 pin , nonché slot m.2 2230 e 2280 e mPCIe slot
• Moduli senza fili per Wi -Fi, Bluetooth, 4G e LTE.
• Compatibile insieme a Altro moduli , tra cui il AI Core X , AI Core XM 2280 e Vision Plus X.

I/O programmabili tramite MCU

Il MCU embedded è un STM32F103C8T6 basato su ARM M3 che opera a 72 Mhz con l' I/O esposto tramite wafer a 40 pin connettore .

L' MCU arriva preprogrammato insieme a la funzionalità CEC (Consumer Electronics Control). Gli sviluppatori possono anche prendere vantaggio del _ versatile MCU STM32, ridefinendo I/O con vari quadri e strumenti .

Industriale

L' UP Xtreme porta industriale grado caratteristiche a la linea di prodotti UP , come ad esempio:

• 12~60V di larghezza voltaggio potenza ingresso
• Due connettori RS232/422/485 a 10 pin
• Sensibile al tempo rete (TSN) a facilitare comunicazione in modo connesso fabbrica .
• Costruito a eseguire a temperature da 0°C a 60°C.

Comunità Supportato

Al _ cuore di UP Squared bugie la nostra comunità UP online . Esso composto da utenti e sviluppatori chi proattivamente sostegno e Condividere conoscenza insieme a a testa Altro a aiuto portare UP progetti alla vita.

Supporto tecnico , download e _ problemi tiro sono disponibile sulla Community UP . _

Pronto per la produzione informatica sistema

Il Compatibilità con Linux, Android e tutto le distribuzioni di Windows 10 dare voi grande flessibilità , scalabilità e _ rapido time to market.

1) 2x USB 3.0

Intestazione I/O STM32

Intestazione I/O STM32

Slot per SIM Card

2) VENTOLA CPU

15) M.2 2280 M Alloggiamento chiave

3) Porta Ethernet Gbps RJ-45 (Intel® i210)

16) M.2 2230 E Alloggiamento chiave

4) Porta Ethernet Gbps RJ-45 (Intel® i219)

17) Minicard 1x PCle x]

5) 2x USB 3.0

Aggancio a 100 pin connettore

6) HDMI + Porta Display

19) Connettore HAT a 40 pin

7) 12~60V CC-IN bloccabile

20) Intestazione USB 2.0 + HSUART

8) Potenza pulsante

21) Intestazione RS232/422/485 a 10 pin

Batteria RTC

22) Intestazione RS232/422/485 a 10 pin

11) SATA

23) eDP Intestazione

Alimentazione SATA

SoC

Intel® Core ™ i7-8665UE ( up a 4,4 GHz)

Intel® Core ™ i5-8365UE ( up a 4,1 GHz)

Intel® Core ™ i3-8145UE ( su a 3,9 GHz)

Intel® Celeron 4305UE ( UP2,0 Ghz)

# di core

i 3-8145UE/ Celeron 4305UE-Duo Core

i 7-8665UE/i5-8365UE-Quad Core

Grafica

Scheda grafica Intel® UHD 610-Celeron 4305UE

Grafica Intel® UHD 620

VPU

Opzionale tramite M.2 2280, mPCIe , 100 pin

FPGA

Intel® FPGA Altera MAX 5

MCU

STM32

Sistema memoria

4GB

8 GB

16 GB

Capacità di archiviazione

64 GB

BIOS

UEFI

RTC

sì

SVEGLIA SU LAN ( WOL )

sì

TIMER DA GUARDIA

sì

PXE

sì

Compatibile operativo sistema

Microsoft Windows 10 completo versione , Linux ( ubilinux , Ubuntu, Yocto ), Android.

Potenza Requisiti

12~60 V CC-IN (con serratura connettore )

Potenza la fornitura genere

AT/ATX ( modalità AT predefinita )

Potenza consumo ( tipico )

26W

Dimensioni (L x L)

120 mm x 122 mm

Temperatura di esercizio

32°F ~ 140°F (0°C ~ 60°C)

Temperatura di conservazione

-40°F ~ 176°F (-40°C ~ 80°C)

Umidità di esercizio

0% ~ 90% relativo umidità , senza condensa

Certificazione

CE/FCC Classe A

Raffreddamento

di raffreddamento attivo

Accessori

1x batteria RTC

1x passivo radiatore

Paese di origine

Taiwan

Longevità

2031

Schermo

HDMI

1 (HDMI 2.0)

DP

1 (DP 1.2 ） 4K a 60 Hz

MIPI DSI/ eDP

1 x eDP

I/O

Audio

ALC887 per Audio Uscita / Microfono In , I2S

USB

1 x intestazione pin USB 2.0

4x USB 3.0 ( tipo A)

UART

1 x HSUAR ( intestazione pin )

Porta seriale

2x RS232/422/485

Interfaccia HDD

1 x SATA 3.0

Slot di espansione

1x chiave M.2 2280 M ( supporta NVME SSD)

chiave M.2 2230 E

1x mPCIe

AIO/DIO

tramite GP - bus

Bus GP a 40 pin

1

Bus GP a 100 pin

1

Slot per SIM

sì

Altri

Intestazione pin STM32

Connettività

Ethernet

2 x GbLAN (1 x Intel i210AT, 1 x Intel I219V/LM per i5/i7)

Wi-Fi 5/6

opzionale ( via . M.2 2230)

Bluetooth

opzionale ( via . M.2 2230)

LTE/4G/5G

opzionale ( tramite .mPCIe ) _

Prova dell'IA

UP AI Core X 1x Myriad ™ X VPU

UP AI Core XM 2280 2x Myriad ™ X VPU

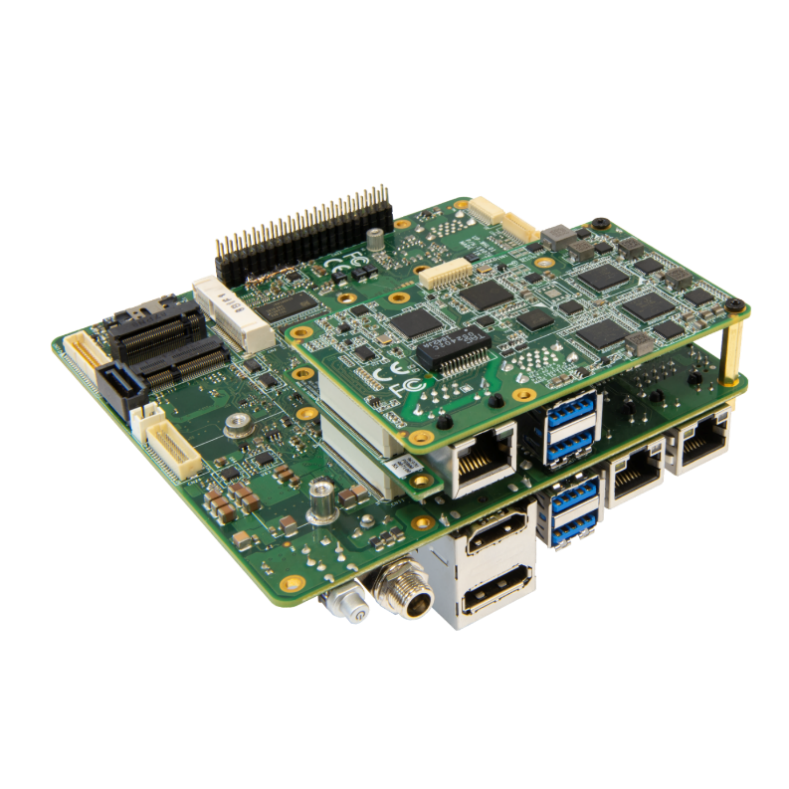

UP Vision Plus X 3 VPU Myriad ™ X

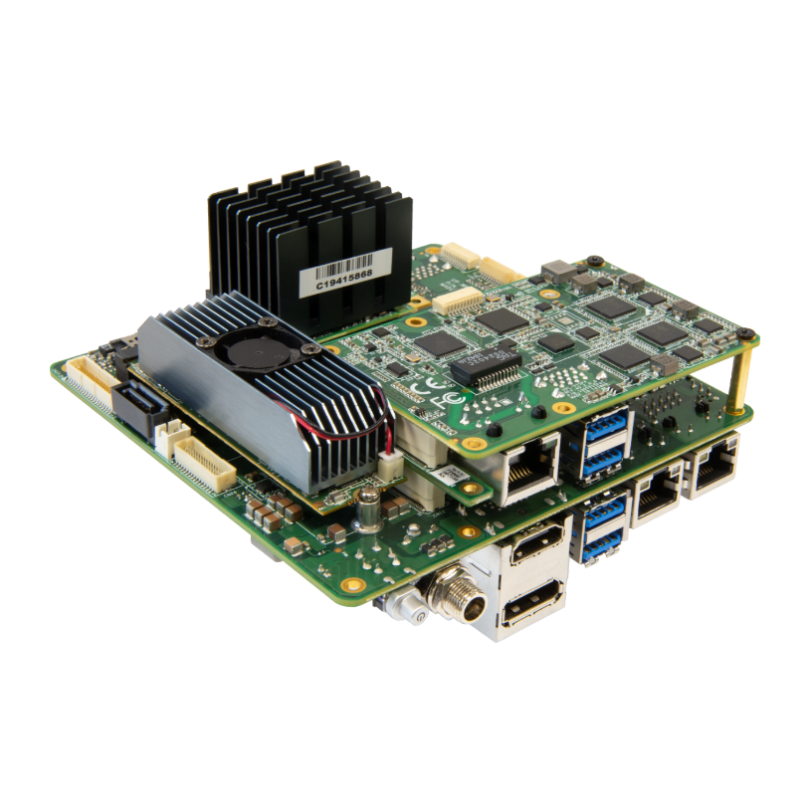

Corri _ a 6 VPU Myriad ™ X

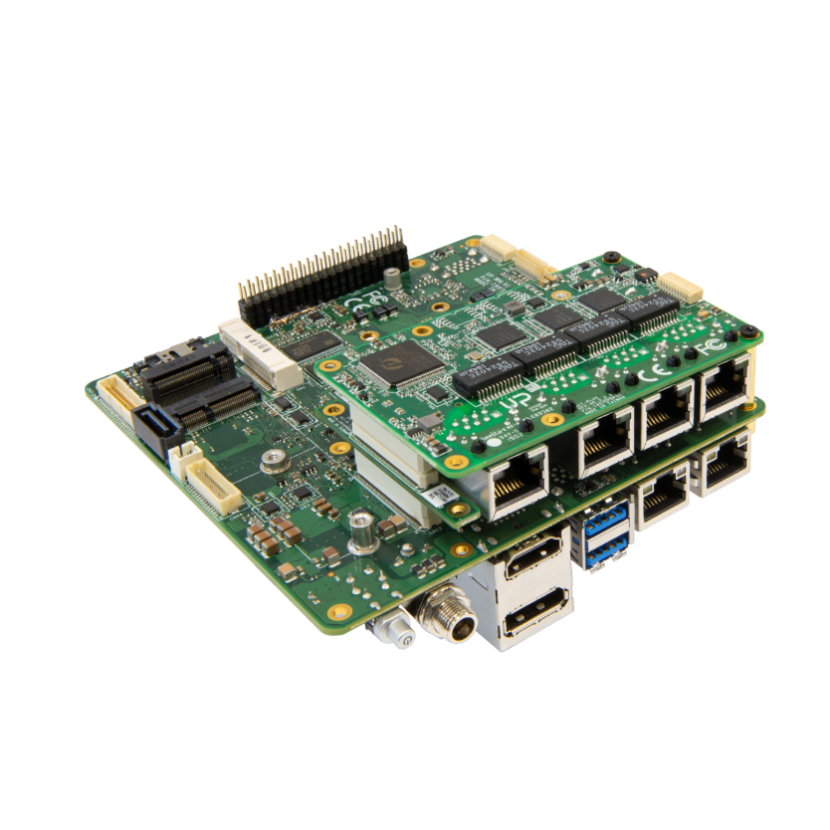

UP Net Plus per 4 porte LAN ( supporto TSN )

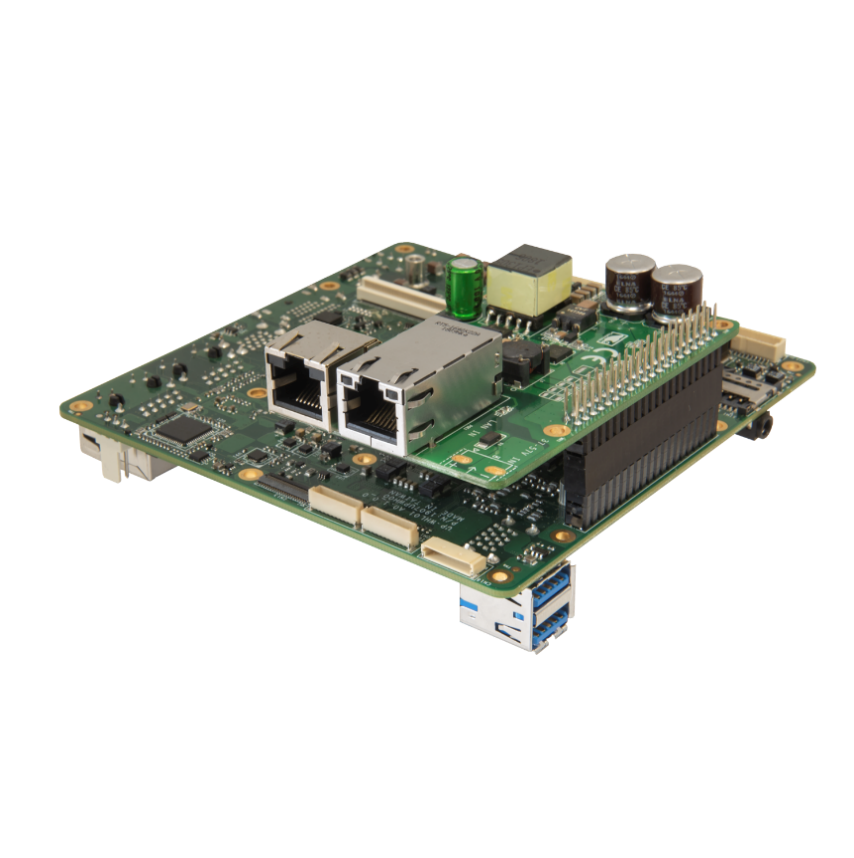

PoE espansione modulo  tramite bus GP a 40 pin

Wi -Fi e Bluetooth via M.2 2230

UP Connect Plus
Supporta modulo 5G , 3x GbLAN ( con supporto TSN opzionale )
