UP Squared Pro
Dopo il successo di UP² , una piattaforma Intel AI & IoT ufficiale , noi dare voi il UP Squared Pro . Sulla base del ultimo generazione processori per La piattaforma Intel ( precedentemente Apollo Lake), UP Squared Pro è la ultimo aggiunta a i nostri largo gamma di prodotti UP . È costruito _ per industriale uso con più seriali porte , più porte LAN , supporto 5G e varie espansioni M.2 slot . Abilitare prossima generazione automazione e soluzioni di intelligenza artificiale insieme a migliorato Schermo prestazione e ultimo accelerazione hardware multimediale con acceleratori AI , alimentati di estensione capacità a Intel® Movidius ™ Myriad ™ X o il chip Intel Movidius ™ in arrivo .
UP Squared Pro è in grado di fornire velocità , intelligenza e _ flessibilità a livello industriale IoT applicazioni insieme a intenso media in lavorazione capacità , mentre anche essendo estremamente efficiente dal punto di vista energetico . È progettato _ a offerta Presto e facile soluzioni Giusto da il installazione UPil distribuzione processo .
Scatena il futuro dell'industriale _ automazione e la visione dell'IA con connettività 5G e prendere tuo Bordo soluzioni a il livello PRO .
Con processori Intel , FPGA e acceleratori , forniscono efficienza energetica prestazione e specializzato capacità per nuovo industriale uso casi di offerta Perfetto soluzioni per Automazione , robotica , droni , visione artificiale e Internet delle cose .
|
|
Partner Intel® Titanium |
|
|
Potenza Efficiente Scatena il potenza del processore Intel Atom® / processore Intel® Celeron® / processore Intel® Pentium® , in precedenza Apollo Lake , questi processori Intel Atom® , Celeron® e Pentium® sono a disposizione insieme a su a processori quad-core a 14 nm correndo verso l'alto a 2,5 GHz. Insieme a l' offerta UP 2 Pro efficiente e potente bordo intelligenza per IoT soluzioni . Esso autorizza
|
|
|
Industriale e sicuro UP² Pro è fatto per industriale uso e arriva con 12V-24V (DC-in) bloccabile potenza connettore .
Fornisce delimitato massimo latenza per programmato traffico attraverso reti Ethernet commutate tramite Time- Sensive Networking (TSN). Hardware TPM 2.0 integrato . I/ O industriali : porte COM (2x RS232/422/485), HDMI 1.4b, DP 1.2 con 4K a 60 Hz, eDP Schermo porte , audio ingresso/ uscita microfono I/O, e di più ! |
|
|
Veloce 5G supportato per ultra - affidabile basso latenza comunicazioni . Raggiungere completare industriale automazione insieme a applicazioni AI avanzate richiedendo potente media-performance e grafica 3D immersiva . Prendere vantaggio del _ ultimo accelerazione hardware multimediale e _ Più veloce memoria velocità : in alto a 8 GB di LPDDR4. |
|
|
IA pronta Analisi video potente con più decodifica 1080p30 flussi per fornire alto livello prestazione per sorveglianza e altri video- centrici applicazioni
|
IA pronta
Analisi video potente con più decodifica 1080p30 flussi per fornire alto livello prestazione per sorveglianza e altri video- centrici applicazioni
- Integrazione della distribuzione Intel® del toolkit OpenVINO ™ per Visione Analitica .
- Opzionale VPU alimentato da Intel® Movidius ™ Myriad ™ X (UP AI Core XM) e il prossimo chip Intel Movidius ™ a accelerare l' IA nell'industria automazione in esecuzione nell'era 5G .
Espansione
Con espansione HAT a 40 pin* e I/O versatile :
- SATA3,
- Audio porti microfono - in/ line-out ,
- M.2 2230 Tasto E ,
- Tasto M ,
- M.2 3052 B Chiave
UP 2 Pro offre senza soluzione di continuità integrazione ed è pronto _ a Collegare per 5G, acceleratore AI , Wi-Fi , Bluetooth.

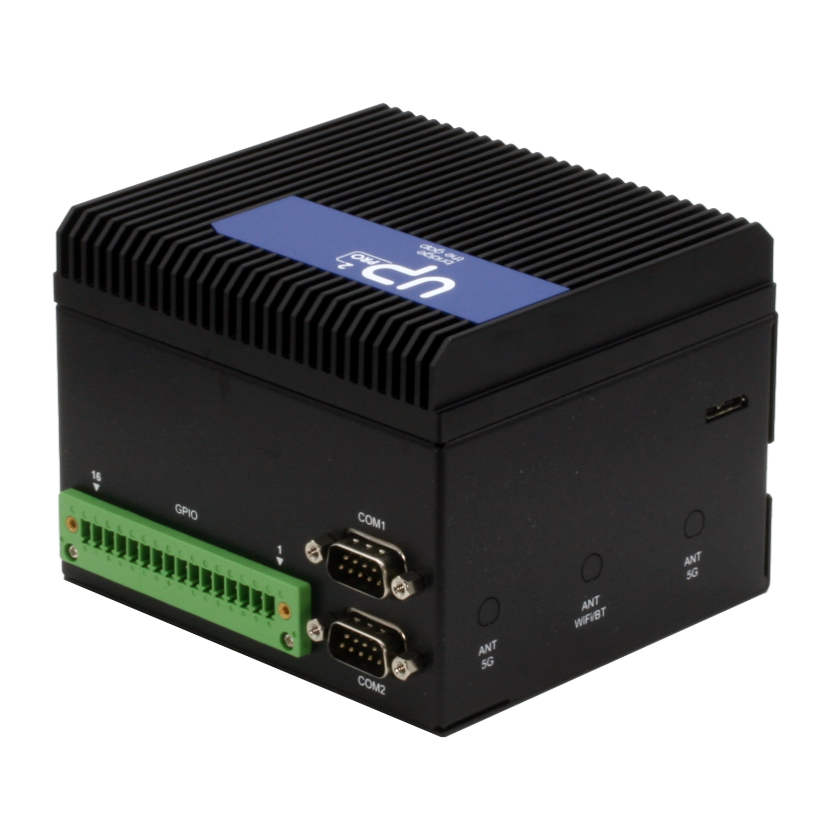

( per sistema , l'espansione è da GPIO a 16 pin)
Pronto per la produzione informatica sistema
UP Squared Pro è pronto per la produzione per più verticali mercati per automazione , robotica , vendita al dettaglio , visione e agricoltura . Il ecosistema e Tech La comunità è disponibile per ridurre al minimo le difficoltà mentre sviluppando tuo progetti .
Sistema Particolari
Panoramica dell'hardware
- UP Squared Pro con il potente Intel® Apollo Lake, su a 2,5 GHz ( Celeron ® N3350 / Pentium® N4200 / Atom® x7-E3950)
- Grafica Intel® HD
- 1x passivo Radiatore
- 1x batteria RTC
Software convalidato
- Intel® Media SDK (Intel® Quick Sincronizza video)
- Computer Intel® Vision SDK, DirectX* 12 e OpenGL * 4.3
- Distribuzione Intel® del toolkit OpenVINO ™ 2020.3.1 LTS
- Distribuzione Intel® per Python*
- Librerie di I/O e sensori MRAA e UPM per C++, Python*, Java* e JavaScript*
Tech Specifiche
UP Squared Pro Edge
|
Versione scheda UP |
UP Squared Pro |
|
SoC |
Intel® Celeron® Duo Core N3350 ( UP2,4 GHz) |
|
Intel® Pentium® Quad Nucleo N4200 ( su a 2,5 GHz) |
|
|
Intel Atom® Quad Processore Core x7- E3950 ( su a 2,0 GHz) |
|
|
Processore TDP |
6W – 12W dipende dalla CPU |
|
VPU |
Opzionale via M.2 2280 |
|
Grafica |
grafica Intel® HD 500 per Intel® Celeron® N3350 |
|
grafica Intel® HD 505 per Intel® Pentium® N4200/Intel Atom® x7-E3950 |
|
|
FPGA |
Intel® FPGA Altera MAX 10 |
|
Sistema memoria |
4GB |
|
8 GB |
|
|
Capacità di archiviazione |
32 GB |
|
64 GB |
|
|
BIOS |
UEFI |
|
Compatibile operativo sistema |
Microsoft Windows 10 completo versione , Linux (Ubuntu , Yocto ) |
|
Potenza |
12V~24V CC-IN (con serratura connettore ) |
|
1x Potenza Pulsante /LED |
|
|
Potenza la fornitura genere |
AT/ATX |
|
Potenza consumo ( tipico ) |
20 W |
|
Temperatura di esercizio |
0°C-60°C (32°F ~ 140°F) |
|
Temperatura di conservazione |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
Umidità di esercizio |
0% ~ 90% relativo umidità , senza condensa |
|
Certificazione |
CE/FCC Classe A |
|
RTC |
SÌ |
|
codice HS |
8471500000 |
|
Raffreddamento |
Senza ventola |
|
Paese di origine |
Taiwan |
|
Longevità |
2031 |
|
Schermo |
|
|
HDMI |
1 (HDMI 1.4b) |
|
DP |
1x DP 1.2 (4K a 60 Hz) |
|
MIPI DSI/ eDP |
1x eDP |
|
I/O |
|
|
Audio |
1x ingresso microfono , |
|
1x linea fuori |
|
|
USB |
3x USB 3.0 tipo A |
|
1x USB 3.0 OTG |
|
|
UART |
debug UART ( Tx / Rx ) ( intestazione pin ) |
|
Porta seriale |
2x RS232/422/485 |
|
Interfaccia HDD |
1x SATA 3.0 |
|
Slot di espansione |
1x chiave M.2 E 2230 |
|
1x chiave M.2 M 2280 |
|
|
1x chiave M.2 B co-lay 3042/3052 |
|
|
Slot per SIM |
1 |
|
Altri |
Infineon TPM SLB9670 a bordo |
|
Connettività |
|
|
Ethernet |
2 x GbLAN (Intel i210 AT) supportano TSN |
|
Wifi |
Opzionale ( tramite M.2 2230) — Scheda Intel® AC9260 |
|
Bluetooth |
Opzionale ( tramite M.2 2230) — Scheda Intel® AC9260 |
|
LTE/4G/5G |
Optional ( via M.2 3042/3052 B co-lay ) |
|
Pacchetto |
|
|
Peso netto |
763,8 g |
|
Schifoso il peso |
TBC |
|
Dimensione del prodotto |
117 x 106,5 x 88,8 mm (4,60″ x 4,19″ x 3,49″) |
Espansioni
Cosa puoi _ raggiungere insieme a questo kit?
5G industriale – Orchestrazione tra 5G e industriale Automazione
Questa tavola arriva con connettività 5G quale abilita ultra basso latenza e affidabile trasmissione di dati attraverso il collegato masse di IoT dispositivi . Il processore Intel Atom® serie 3900 anche offerte eccezionale efficienza insieme a analisi video in tempo reale presso il bordo per sviluppatori usando l' Intel® SDK per Apertura OpenCL ™ nuovo opportunità per ricco di media applicazione ingegneri .
Combinato con Intel AI Accelerator e Intel® Distribution of OpenVINO ™ toolkit , accelera Computer Visione (CV) e Inferenza di apprendimento profondo da Bordo al cloud. Esso anche offerte pre-addestrato modelli , e pre-ottimizzato noccioli a aumento prestazione per l' IA.
Quando 5G e IA si uniscono insieme a Industriale Automazione , tu diventa ultra veloce velocità e analisi AI completa insieme a basso latenza attraverso il collegato IoT dispositivi senza soluzione di continuità . Questo include applicazioni mobili avanzate nella produzione e manutenzione , oltre che autonomo veicoli o AMR in applicazioni logistiche , AR e VR .
Industriale Automazione
- Ingresso 12 V – 24 V CC pronto per industriale uso
- Supporto per TPM 2.0 a bordo
- Consente Tipo di macchina massiccia Comunicazione ( mMTC )
- Ultra- affidabile Basso Latenza Comunicazione insieme a Banda larga mobile avanzata ( eMBB ) tramite 5G
Robotica
- Interfacce I/O includono USB 3.0 OTG, USB 3.2 tipo -A, Intel® Ethernet Controller i210 e HDMI 1.4b
- Bus GP a 40 pin dà il flessibilità a collegare una varietà di sensori e visualizza
- Alta informatica e grafico capacità insieme a basso potenza consumo , perfetto per AMR ( robot mobile autonomo )
- Abilitato al 5G di nuova generazione robotica raggiungere basso latenza e senza soluzione di continuità soluzioni
Al dettaglio
- Più veloce e Di più analisi video efficiente a leva fine dell'utente acquisti comportamento
- 5G abilitato basso latenza comunicazione per il contenuto del CMS aggiornamenti
- AI e IoT abilitato per meglio logistico operazioni e strategie di marketing
- Viene con HDMI 1.4b, DP 1.2 con 4K a 60 Hz e eDP Schermo porti
- Audio microfono - in/ line-out per esterno Audio connessioni
Visione
- Potente CPU e VPU con migliorato comunicazione capacità
- Supporta OpenVINO per IA migliorata in Oggetto/ intrusione rilevamento , viso riconoscimento e monitoraggio
- 5G abilitato per future industrie intelligenti e Città
- Migliorato applicazioni in AR e 3D Vision prestazione motori insieme a GPU più veloce
agricoltura
- Aumento agricolo guadagni di collegamento tuo IoT dispositivi per controllo e gestione
- Migliorare tasso di rendimento attraverso la visione dell'IA e uso di AMR
- Ottimizzare sostenibilità del territorio e bestiame di usando inteligente agricolo analitica
Bloccare Diagramma
UP Squared Pro Codici Ordine Prodotto:
» UPN-APLC2F-A10-0232
» UPN-APLC2F-A10-0432
» UPN-APLP4F-A10-0432
» UPN-APLP4F-A10-0864
» UPN-APLX7F-A10-0464
