UP Squared 6000 Edge Computing Kit
Kit per sviluppatori certificato Intel , alimentato da Intel® SoC .
UP Squared 6000 Edge Computing Kit
UP Squared 6000, il più recente aggiunta a i nostri ampio UP Squared la formazione è stata convalidato insieme a Intel® Edge Approfondimenti per Pacchetto software Vision ( include la distribuzione Intel® di OpenVINO ™ Toolkit) che dispone di un set di pre-integrato ingredienti progettato per computer visione e apprendimento approfondito inferenza per applicazioni al _ bordo a fornire senza soluzione di continuità sviluppo esperienza .
Sulla base del più recenti processori Intel Atom® serie x6000E, Intel® Pentium® e Intel® Celeron® serie N e J ( precedentemente Elkhart Lake), UP Squared 6000 offerte su a 1,7 volte meglio calcolare prestazione e due volte il prestazione per la grafica 3D rispetto insieme a il precedente generazione .
Costruito per automazione , robotica e _ industriale applicazioni , UP Squared 6000 offre una gamma di applicazioni industriali caratteristiche come Time- Sensive Networking (TSN), Time- Coordinated Computing (TCC)*, ECC in banda *, TPM 2.0 * integrato e un bordo del vettore * a espandere il motore di servizi programmabili Intel® (Intel® PSE).
UP Squared 6000 offre connettività 5G , un carico di I / O flessibile e potente informatica ad un impressionante piattaforma ad alta efficienza energetica . Insieme a Di più espandibilità , flessibilità e _ industriale caratteristiche che mai , UP Squared 6000 offre _ _ bordo informatica a il prossimo livello .
* Vedi il Tabella SKU per dettagli su supportato caratteristiche .
|
|
Partner Intel® Titanium |
|
|
Potente Basato su processori Intel Atom® serie x6000E, Intel® Pentium® e Intel® Celeron® serie N e J ( precedentemente Elkhart Lake), potenziato per IoT insieme a su a 12 W TDP. La grafica Intel UHD offre prestazioni 2 volte superiori miglioramento Sopra il precedente generazione . Può guidare al massimo _ risoluzione di 4K a 60Hz in su a tre simultaneo visualizza . |
|
|
Veloce
|
|
|
Espandibile
|
|
|
Industria e sicurezza
|
|
|
IA pronta
|
|
|
Pronto per la produzione informatica sistema
|

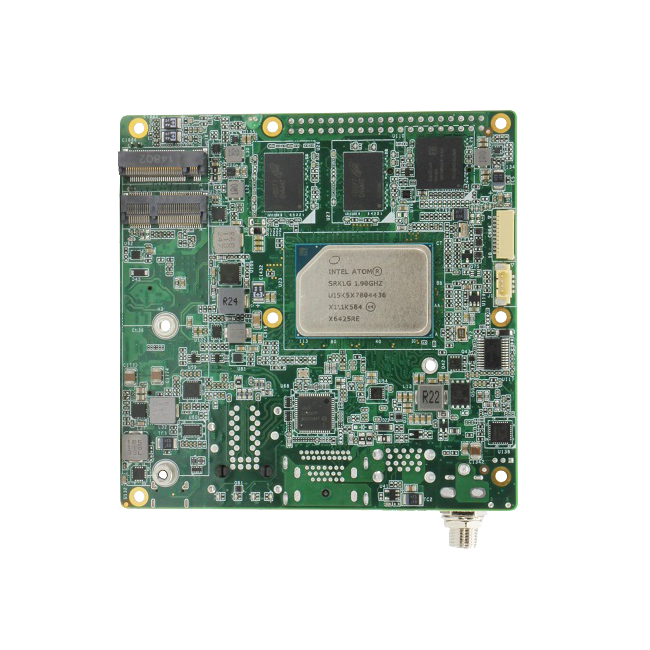

Dettagli della scheda
Panoramica dell'hardware
-
UP Squared 6000 Series con i processori Intel Atom® serie x6000E, Intel® Pentium® e Intel® Celeron® serie N e J ( precedentemente Lago Elkhart )
-
Intel® Celeron® N6210 , in su a 2,60 GHz *
- * Il basso costo sku opzione come partenza punto per tuo sviluppo .
- Intel® Pentium® J6426, in su a 3,00 GHz
- Intel Atom® x6413E, superiore a 3,00 GHz
- Intel Atom® x6425RE, 1,90 GHz
-
Intel® Celeron® N6210 , in su a 2,60 GHz *
- Grafica Intel® UHD
- 1x passivo radiatore
- 1x batteria RTC
Provare Bordo Approfondimenti per Visione
Tech Specifiche
Panoramica di UP Squared 6000 I/O
|
1) Alimentazione SATA |
13) UART 1x lOpin Wafer |
|
2) SATA |
14) Connettore HAT a 40 pin |
|
3) Connettore Docking a 100 pin* |
15) RTC |
|
4) USB tipo C |
16) Cialda audio |
|
5) Porta Ethernet Gbps RJ-45 (Intel® i210) |
17) M2 3042/3052 B Co-lay chiave |
|
6) Porta Ethernet Glps RJ-45 (Intel® i225) |
18) Porta micro SIM |
|
7) HDMI 2.06 + DP 1.2 |
19) SWD |
|
8) USB 3.2 |
20) Potenza della ventola |
|
9) Ingresso alimentazione 12V CC con serratura |
21) TPM 2.0 |
|
10) Aggiornamento del BIOS |
22) Chiave M2 2280 M |
|
11) Porta RS232/422 |
23) Chiave M2 2230 E |
|
12) eDP |
|
|
SoC |
Intel® Celeron® N6210 ( su a 2,60 GHz), |
|
Intel® Pentium® J6426 ( su a 3,00 GHz), |
|
|
Intel Atom® x6413E ( UP3,00 GHz), |
|
|
Intel Atom® x6425RE (1,90 GHz) |
|
|
# di core |
2 (Intel® Celeron® N6210 ) |
|
4 (Intel® Pentium® J6426, Intel Atom® x6413, Intel Atom® x6425RE) |
|
|
Grafica |
Grafica Intel® UHD |
|
VPU |
Opzionale tramite UP AI Core XM 2280 con 2x Intel® Movidius ™ Myriad ™ X |
|
Sistema memoria |
2GB LPDDR4 |
|
4GB LPDDR4 |
|
|
8GB LPDDR4 |
|
|
Capacità di archiviazione |
eMMC da 32 GB |
|
eMMC da 64 GB |
|
|
|
|
|
Opzionale : |
|
|
tramite 1x SATA con potenza connessione |
|
|
1x NVMe M.2 2280 |
|
|
BIOS |
UEFI |
|
RTC |
sì |
|
Wake-on-LAN ( WoL ) |
sì |
|
Cane da guardia Timer |
sì |
|
PXE |
sì |
|
Compatibile operativo sistema |
Windows 10 / Windows 10 IoT nucleo , |
|
Ubuntu 20.04, Yocto 3.1 |
|
|
Potenza Requisiti |
12V ( con tolleranza +/- 5% ) |
|
Potenza la fornitura genere |
AT/ATX ( modalità AT predefinita ) |
|
Potenza consumo ( tipico ) |
22W ~ 38W ( dipende dalle SKU ) |
|
Dimensioni (L x L) |
4″ x 4″ ( 10,16 cm x 10,16 cm) |
|
Temperatura di esercizio |
32°F ~ 140°F (0°C ~ 60°C) |
|
Temperatura di conservazione |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Umidità di esercizio |
0% ~ 90% relativo umidità , senza condensa |
|
Certificazione |
CE/FCC Classe A, RoHS conforme |
|
Raffreddamento |
senza ventola |
|
codice HS |
8473302000 |
|
Paese di origine |
Taiwan |
|
Longevità |
2035 |
|
Schermo |
|
|
HDMI |
1x HDMI 2.0b |
|
DP |
1x DP 1.2 |
|
MIPI DSI/ eDP |
1x eDP (in Intel Atom® x6413E, Intel Atom® x6425RE SKU solo ) |
|
I/O |
|
|
Audio |
Audio linea in/ out |
|
USB |
2x USB 3.2 tipo A ( connettore STACK ) (in tutto SKU ) |
|
1x USB 3.2 tipo C ( supporto OTG ) (in Intel Atom® x6413E, Intel Atom® x6425RE SKU solo ) |
|
|
UART |
sì |
|
Porta seriale |
1x RS232/422 (in Intel Atom® x6413E, Intel Atom® x6425RE SKU solo ) |
|
Interfaccia HDD |
1x SATA con potenza connettore |
|
Slot di espansione |
1x chiave M.2 2280 M ( supporta SSD NMVe ), |
|
1x chiave M.2 2230 E , |
|
|
chiave M.2 3052 B |
|
|
AIO/DIO |
|
|
CAPPELLO a 40 pin |
1 |
|
Bus GP a 100 pin |
1 (solo in Intel Atom® x6413E, Intel Atom® x6425RE ) |
|
Slot per SIM |
sì |
|
Altri |
TPM 2.0 integrato (in Intel Atom® x6413E, Intel Atom® x6425RE SKU solo ) |
|
Connettività |
|
|
Ethernet |
2x GbE tramite (1x Intel.WGI211AT, 1x Intel.I225-V) ( per SKU Intel® Celeron® N6210 , Intel® Pentium® J6426 ) ; |
|
2x GbE tramite (1x Intel.WGI210IT, 1x Intel.I225-IT) ( per SKU Intel Atom® x6413E, Intel Atom® x6425RE ) |
|
|
Wi-Fi 5/6 |
Opzionale ( via . M.2 2230 ) |
|
Bluetooth |
Opzionale ( via . M.2 2230 ) |
|
LTE/4G/5G |
Opzionale ( via . M.2 3052) |
|
Supporto per scheda portante |
SKU Intel Atom® x6413E, Intel Atom® x6425RE solo |
Espansioni
Scegliere La tua CPU
|
Intel® Celeron® N6210 |
Intel Atom® x6413E |
|
CODICE CLIENTE PC |
SKU INCORPORATO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intel® Pentium® J6426 |
Intel Atom® x6425RE |
|
CODICE CLIENTE PC |
CODICE INDUSTRIALE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Collegato con 5G
Il Verde Industriale Automazione
Il arrivo del 5G a agricoltura rivoluziona il agricoltura industria . Massiccio macchina a macchina comunicazioni attraverso IoT abilitare il azienda agricola a restare collegato insieme a analitica da informazioni in tempo reale . Droni e robotica macchine abilitato tramite 5G può mappare erbacce o parassiti a consenti specifico del sito trattamenti , e fornire specifico per pianta protezione meccanismi . Ultra- affidabile basso latenza comunicazioni volere abilitare condivisione dei dati Di più velocemente e efficientemente in tempo reale . I dati possono essere raccolti attraverso sensori e condivisa a inteligente dispositivi abilitare decisori a restare connesso .
UP Squared 6000 potenzia il prossimo generazione di IoT Bordo soluzioni per livello industriale agricoltura applicazioni . Insieme a suo largo gamma di funzionalità inclusa la capacità 5G , protetta e affidabile connettività in tempo reale , insieme insieme a PSE programmabile e scheda portante * estensione per abilitare controlli motori aggiuntivi e sensori , l' UP Squared 6000 è un completo Prodotto a aiuto voi raggiungere tuo obiettivi .
Verticale Mercati
ROBOTICA
- Interfacce I/O include 1x HDMI 2.0b, 1x DP 1.2, 1x eDP , 2x USB 3.2, 1x USB 3.2 Tipo -C
- Estensione HAT programmabile PSE a 40 pin * per aggiungendo Di più industriale IO per il controllo motorio e sensori
- Abilita più CAN-BUS tramite scheda carrier a 100 pin HYPERLINK "https://up-board.org/up-squared-6000/?EHLBoard" \l "BoardExpansions" * espansione , perfetto per AMR ( robot mobile autonomo )
- Prossimo generazione 5G abilitata robotica raggiungere basso latenza e senza soluzione di continuità soluzioni
VISIONE (SORVEGLIANZA)
- CPU e la GPU a basso consumo energetico forniscono l' inferenza dell'IA sul bordo . Con l'espansione della VPU , aggiunge su ulteriori 7.1 TOP.
- 5G abilitato per prossimo generazione Smart Industries e Città
- Supporta OpenVINO per IA migliorata in Oggetto/ intrusione rilevamento , viso riconoscimento e monitoraggio
- Visione espansione opzioni con porte M.2 per aggiuntivo potenza per visivo applicazioni
INDUSTRIALE/ENERGIA
- Supporta standard alimentazione industriale a 12V ingresso con serratura _ potenza connettore
- Porte LAN multiple (Intel® i210 e i225 ). e seriale porti opzioni tramite 1x RS232/422, aggiuntivo attraverso scheda portante * estensione
- Rete TSN in tempo reale e ECC in banda * per sicuro e affidabile prestazione .
- Ultra- affidabile Basso Latenza Comunicazione insieme a Banda larga mobile avanzata ( eMBB ) tramite 5G
AL DETTAGLIO
- Su a 3 indipendenti visualizza insieme a analisi video efficiente a leva fine dell'utente acquisti comportamento
- 5G abilitato basso latenza comunicazione per il contenuto del CMS aggiornamenti
- AI e IoT abilitato per meglio logistico operazioni e strategie di marketing
- Audio Jack linea in/ out per automatizzato Audio chioschi e operazioni attraverso scheda portante * estensione
AGRICOLTURA
- Rich I/O a Collegare insieme a vasta gamma sensori . Con la connessione 5G , funge da veloce gateway per tuo IoT progetto .
- Migliorare tasso di rendimento , e Ottimizzare sostenibilità del territorio e bestiame di usando inteligente agricolo analitica
- Aumento agricolo guadagni di collegamento tuo IoT dispositivi per controllo e gestione
Bloccare Diagramma
UP Squared 6000 Edge Computing Kit Codici Ordine Prodotto:
» UPN-EDGE-EHLX4RE-A10-0864-FDK
