Partner Intel® Titanium

Potente

UP Squared V2 è alimentata di Processore Intel® Celeron® N6210 e Processore Pentium® J6426 ( precedentemente Lago Elkhart ), in alto a 3,00 GHz burst frequenza insieme a solo 10 W processore TDP
Intel UHD Graphics offre prestazioni 2x miglioramento Sopra il precedente generazione . Può guidare al massimo _ risoluzione di 4K a 60Hz in su a tre simultaneo visualizza .

Grafica di fascia alta

Il GPU Intel® UHD integrata con esecuzione 16/32 Unità , che supportano il codec 4K Decodificare e Codificare per VP9, H.264, H.265 e HEVC

Industriale e sicuro

UP Squared V2 è stato aggiornato il potenza ingresso a 12V DC-in per industriale applicazioni . Hardware TPM v2.0 integrato .

Espandibile

Bus GP a 40 pin fornisce il libertà per produttori a costruire su i loro modulo . Slot M.2 multiplo per AI, WiFi , Bluetooth e espansione di archiviazione . Audio wafer per Min - in e Linea fuori espansione .

Compatto

serie UP Squared V2 è progettata come compatta come la UP Squared serie insieme a solo 85,6 x 90 mm di dimensione . È ideale per adattarsi a qualsiasi compatto applicazione ambiente .

Comunità Supporto

Al _ cuore di UP Squared bugie la nostra comunità UP online . Esso composto da utenti e sviluppatori chi proattivamente sostegno e Condividere conoscenza insieme a a testa Altro a aiuto portare UP progetti alla vita.
Supporto tecnico , download e _ risoluzione dei problemi sono disponibile sulla Community UP . _

1) Connettori HAT a 40 pin

9) 2x USB 3.2 Gen 2 Tipo-A

2) 1x USB 3.2 Gen 2 Tipo-A

10) Ingresso 12V CC

3) Wafer a 6 pin (ingresso microfono audio/uscita linea)

11) 1x eDP

4) Connettore SATA

12) 1x chiave M.2 2280 M

5) Alimentazione SATA

13) Wafer a 10 pin (2x USB 2.0, UART)

6) Pannello frontale

14) 1x chiave M.2 2230 E

7) 2x GbE

15) 1x connettore RS232 a 6 pin

8) 1x HDMI 1.4b e Ix DP 1.2

SoC

Intel® Celeron® N6210 ( su a 2,6 GHz),

Intel® Pentium® J6426 ( su a 3,0 GHz)

# di core

2 (Intel® Celeron® N6210 )

4 (Intel® Pentium® J6426)

Grafica

Grafica Intel® UHD

Sistema memoria

Su a 16 GB

Capacità di archiviazione

Su a 64 GB

FPGA

N / A

BIOS

UEFI

RTC

sì

Wake-on-LAN ( WoL )

sì

Cane da guardia Timer

sì

PXE

sì

TPM

TPM 2.0 a bordo

Compatibile operativo sistema

Microsoft Windows 10 completo versione , Windows IoT Core , Linux (Ubuntu, Yocto )

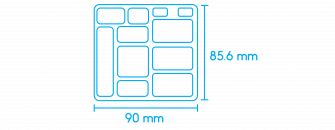

Dimensioni (L x L)

3,37 "x 3,54" (85,6 mm × 90 mm)

Schermo

HDMI

1x HDMI 1.4b

DP

1x DP 1.2

MIPI DSI/ eDP

1x eDP 1.3

I/O

USB

2x USB 2.0 tramite wafer a 10 pin

3x USB 3.2 Gen 2 tipo -A

Audio

Wafer a 6 pin ( Mic -in/ line fuori )

UART

1x UART tramite wafer a 10 pin

Porta seriale

1x RS-232/422 tramite connettore a 6 pin

Slot di espansione

1x chiave M.2 2230 E ,

1x chiave M.2 2280 M

CAPPELLO a 40 pin

1

Bus GP a 100 pin

N / A

Connettività

Ethernet

2x GbE ( Realtek RTL8111H)

Wi-Fi 5/6

Opzionale ( tramite . M.2 2230 E Slot per chiave )

Bluetooth

Opzionale ( tramite . M.2 2230 E Slot per chiave )

LTE/4G/5G

N / A

Potenza

Potenza Requisiti

Ingresso 12 V CC @ 6 A

Potenza la fornitura genere

AT/ATX ( modalità AT predefinita )

Potenza consumo ( tipico )

30 W ~ 38 W ( dipende dalle SKU )

Ambientale e certificazione

Raffreddamento

Senza ventola

Temperatura di esercizio

32°F ~ 140°F (0°C ~ 60°C)

Temperatura di conservazione

-40°F ~ 176°F (-40°C ~ 80°C)

Umidità di esercizio

0% ~ 90% relativo umidità , senza condensa

MTBF ( ore )

465586

Certificazione

CE/FCC Classe A, RoHS conforme

Longevità

Longevità

2035

• Supporta standard alimentazione industriale a 12V ingresso potenza connettore
• 1x connettore COM RS-232/422 a 6 pin

• Interfacce I/O include 1x HDMI 1.4b, 1x DP 1.2, 3x USB 3.2
• Bus GP a 40 pin

• Su a 3x indipendente visualizza insieme a analisi video efficiente a leva fine dell'utente acquisti comportamento
• AI e IoT abilitato per meglio logistico operazioni e strategie di marketing
• Audio microfono -in/ out wafer per automatizzato Audio chioschi e operazioni

• Rich I/O a Collegare insieme a vasta gamma sensori , include GPIO, PWM, I2C, SPI e I2S tramite HAT a 40 pin
