Intel® IoT Solution Alliance

Potente

La serie UP Squared è alimentata di Intel Quad Core Atom X5-E3940, che combina alto prestazione e basso potenza consumo . È un quad-core a 64 bit SoC che può cronometrare su a 1,84 GHz con solo 4 W SDP e 9,5 W TDP

Anche la serie UP Squared arriva insieme a opzioni per Intel® Pentium™ N4200 ( su a 2,5 Ghz) e Intel Celeron ™ N3350 ( UP2,4 GHz) con solo 6 W di TDP.

Grafica di fascia alta

Il la GPU interna è la nuovo Intel® Gen. 9 HD con esecuzione 12/18 Unità , che supportano il codec 4K Decodificare e Codificare per HEVC ⁴ , H.264 e VP8.

Grazie a il Vettore Unità di elaborazione delle immagini Unità e gestione dei tempi di precisione a sincronizzare CPU con I/O, migliorato determinismo ( cache QoS , virtualizzazione Intel Tecnologia ), tutto il grafico l'elaborazione è semplice a UP al quadrato .

Espandibile

• UP Squared arriva con LPDDR4 da 2 GB/4 GB/8 GB e eMMC da 32 GB/64 GB/128 GB
• Bus GP a 40 pin fornisce il libertà per produttori a costruire su i loro modulo
• 60 pin per inserito applicazioni
• Sono nativi mini-PCI-e, M.2 2230 e SATA3 tutto integrato nella scheda .

IA pronta

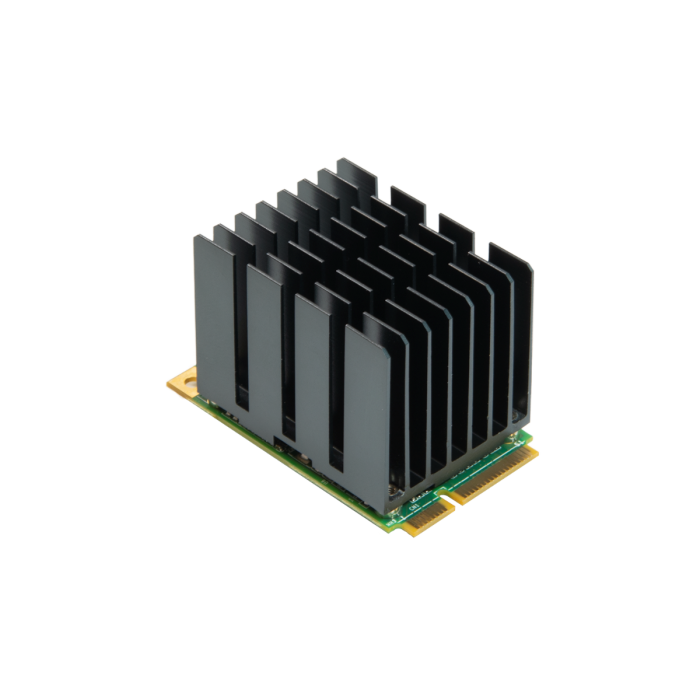

UP Squared supporta il IA Core X mPCIe modulo , che dispone di Intel Movidius Miriadi di X. Con velocità su a 105 fps (80 tipici ) e 1 trilione galleggiante punto operazioni , aggiungendo AI Core X a UP Squared _ _ crea un potente e compatto AI Edge soluzione .

Comunità Supportato

Al _ cuore di UP Squared bugie la nostra comunità UP online . Esso composto da utenti e sviluppatori chi proattivamente sostegno e Condividere conoscenza insieme a a testa Altro a aiuto portare UP progetti alla vita.

Supporto tecnico , download e _ problemi tiro sono disponibile sulla Community UP . _

Pronto per la produzione informatica sistema

Il Compatibilità con Linux, Android e tutto le distribuzioni di Windows 10 dare voi grande flessibilità , scalabilità e _ rapido time to market.

1) Potenza RTC

14) Doppia porta USB 3.0

10) Alimentazione SATA

15) USB 3.0

2) Pulsante di accensione

16) Pannello USB (2.0 x2)

3) Ripristino

17) Potenza VENTOLA

4) MIPI-CSI 4 corsie

18) Doppia porta LAN

5) Corsia MIPI-CSI 2

19) eMMC

6) eDP

20) Bus GP a 40 pin

7) Chiave M.2 2230 E

21) SCARICO a 60 pin

8) Porta MiniPCle

22) CPLD e aggiornamento del BIOS

9) SATA 3.0

23) Presa di alimentazione CC-IN da 5 V

11) CPU Intel Atom

24) Porta HDMI + DP

12) Altera Max 10

25) RAM LPDDR4

13) USB 3.0 OTG

26) RAM LPDDR4

SoC

Intel® Celeron ™ N3350 ( UP2,4 GHz)

Intel® Pentium™ N4200 ( su a 2,5 GHz)

Intel® Atom™ x5-E3940 ( up a 1,8 Ghz)

Intel® Atom™ x7-E3950 ( UP2,0 Ghz)

# di core

N3350-Duo Core

N4200/E3940/E3950-Quad Core

Grafica

Scheda grafica Intel® HD 500-N3350/E3940

Scheda grafica Intel® HD 505-N4200/E3950

VPU

Opzionale attraverso attraverso mPCIe

FPGA

Intel® FPGA Altera MAX 10

Sistema memoria

2 GB

4GB

8 GB

Capacità di archiviazione

16 GB

32 GB

64 GB

128 GB

BIOS

UEFI

RTC

sì

SVEGLIA SU LAN ( WOL )

sì

TIMER DA GUARDIA

sì

PXE

sì

Compatibile operativo sistema

Microsoft Windows 10 completo versione , Linux ( ubilinux , Ubuntu, Yocto ), Android

Potenza Requisiti

jack da 6 A da 5,5/2,1 mm

Potenza la fornitura genere

AT/ATX ( modalità AT predefinita )

Potenza consumo ( tipico )

18W

Dimensioni (L x L)

3,37 "x 3,54" (90 mm x 91 mm)

Temperatura di esercizio

32°F ~ 140°F (0°C ~ 60°C)

Temperatura di conservazione

-40°F ~ 176°F (-40°C ~ 80°C)

Umidità di esercizio

0% ~ 90% relativo umidità , senza condensa

MTBF ( ore )

173.446 ore

Certificazione

CE/FCC Classe A, RoHS conforme

Raffreddamento

senza ventola

Accessori

1x batteria RTC

1x passivo radiatore

Paese di origine

Taiwan

Longevità

2031

Schermo

HDMI

1 (HDMI 1.4b)

DP

1 (DP 1.2 ） 4K a 60 Hz

MIPI DSI/ eDP

1 x eDP

I/O

Audio

Porta audio I2S

USB

2 x intestazione pin USB 2.0

3 x UB3.0 tipo A

1x USB 3.0 OTG Micro B

UART

debug UART ( Tx / Rx ) ( intestazione pin )

Interfaccia HDD

1 x SATA 3.0

Slot di espansione

1 x mPCIe

chiave M.2 2230 E

1 x SCARICO a 60 pin

Bus GP a 40 pin

1

MIPI-CSI

1x MIPI-CSI 2 corsie

1x MIPI-CSI 4 corsie

Connettività

Ethernet

2 x GbLAN ( Realtek RTL8111G-CG)

Wi-Fi 5/6

opzionale ( via . M.2 2230 )

Bluetooth

opzionale ( via . M.2 2230 )

LTE/4G/5G

opzionale ( tramite .mPCIe ) _

Intel® Wireless-AC 9260
802.11ac, Bluetooth 5.0

UP AI Core X
Intel® Movidius ™ Myriad ™ X
VPU 2485
