Potenza efficiente

Processori Intel Atom® x5-E3930, x5-E3940, x7-E3950 ( precedentemente Apollo Lake), 64 bit su a 2,0 GHz. Il la GPU interna è la più recente Intel Gen 9 HD 500 con su a 18 Esecuzione Unità su a 650 MHz per fornire estremamente alta grafica 3D prestazione .

Espandibile

Il doppio aggancio a 100 pin connettore consente voi a pila espansione moduli come il _ Espansione Net Plus Ethernet . Oltretutto quattro porte RJ-45 insieme a ciascuno un individuo rete chip , tu anche ottenere un ulteriore Slot mPCI -e e connettore SATA .

Contatore Entrata-Uscita Persone

Noi fatto un OpenSource le persone conteggio applicazione che può fornire occupazione in tempo reale statistica nel _ pubblico zona . Con l' API, il stato live volere anche aggiornamento su Internet , quindi Quello possiamo evitare _ correndo in affollato negozi .

1) CPU

10) Potenza pulsante

2) DDR4-L

11) 1x DSI/ eDP

Batteria RTC connettore

12) 2x USB 2.0, 1x UARTO

4) Pin del programma BIOS

13) Wi -Fi /Bluetooth

5) Sistema LED indicatore

Aggancio a 100 pin connettore A

6) Micro USB 3.0

15) eMMC

7) USB 3.0

16) 1x MIPI-CSI (4 corsie )

8) Porta di visualizzazione

17) 1x MIPI-CSI (2 corsie )

ingresso 12V CC Jack

Aggancio a 100 pin connettore B

Versione scheda UP

UP Core Plus

SoC

Intel Atom® x5-E3930 ( UP1,80 GHz)

Intel Atom® x5-E3940 ( UP1,80 GHz)

Intel Atom® x7-E3950 ( UP2,00 GHz)

VPU

N / A

Grafica

Grafica Intel® HD 500-E3930/E3940

Grafica Intel® HD 505-E3950

FPGA

N / A

Sistema memoria

2 GB

4GB

8 GB

Capacità di archiviazione

32 GB

64 GB

128 GB

BIOS

UEFI

Compatibile operativo sistema

Microsoft Windows 10 completo versione , Linux ( ubilinux , Ubuntu, Yocto ), Android

Potenza

jack da 5,5/2,1 mm

1x Potenza Pulsante /LED

Potenza la fornitura genere

AT/ATX ( modalità AT predefinita )

Potenza consumo ( tipico )

18W

Temperatura di esercizio

0°C-60°C (32°F ~ 140°F)

Temperatura di conservazione

-40°C ~ 80°C (-40°F ~ 176°F)

Umidità di esercizio

0% ~ 90% relativo umidità , senza condensa

Certificazione

CE/FCC Classe A

RTC

SÌ

codice HS

8473308000

Raffreddamento

Senza ventola

Paese di origine

Taiwan

Longevità

2031

Schermo

HDMI

N / A

DP

1 (DP 1.2 ） 4K a 60 Hz

MIPI DSI/ eDP

1x MIPI-CSI 2 corsie

1x MIPI-CSI 4 corsie

I/O

Audio

Porta audio I2S

USB

2x header pin USB 2.0

1x USB 3.0 tipo A

1x USB 3.0 OTG Micro B

UART

debug UART ( Tx / Rx ) ( intestazione pin )

Porta seriale

N / A

Interfaccia HDD

N / A

Slot di espansione

docking a 100 pin connettore

Slot per SIM

N / A

Connettività

Ethernet

N / A

Wifi

Wi-Fi 802.11 ac /a/b/g/n (AMPAK.AP6355SD)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

N / A

Pacchetto

Peso netto

134,5 g

Schifoso il peso

192,9 g

Dimensione del prodotto

56 mm x 90 mm (2,2" x 3,5")

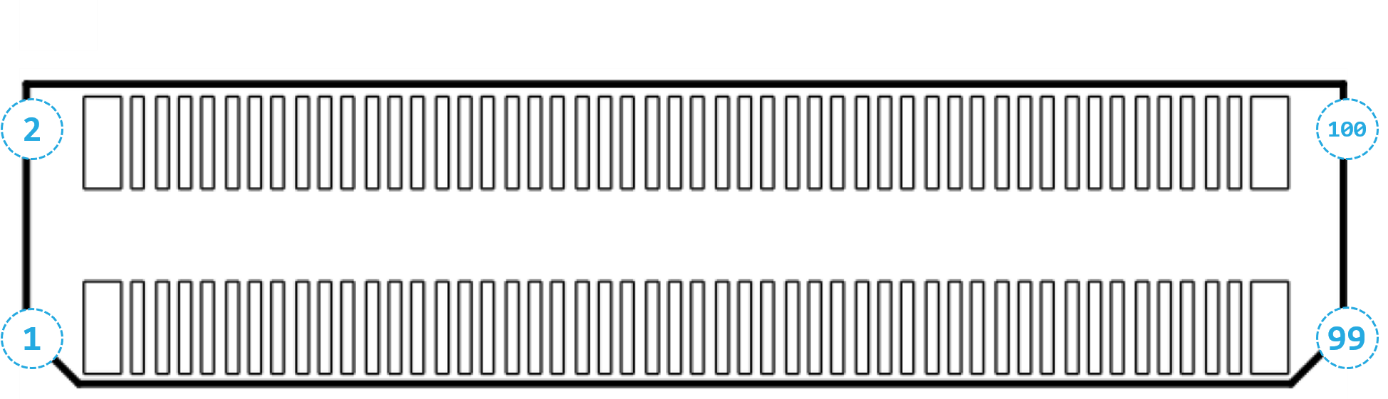

1) 5V
2) 5V3) 5V4) 5V5) 5V6) 5V7) 5V8) 5V9) GND10) GND11) PMU_RSTBTN_N12) LPSS_UART1_RTS13) PMU_PWRBTN_N14) LPSS_UART1_CTS15) PM_SLP_S3#_3P316) LPSS_UART1_TXD17) PCIE_CLKREQ3#18) LPSS_UART1_RXD19) PCIE_WAKE3_N20) GND21) GND22) CPU_prog_JTAG_TDO
23) SIO_SPI_0_TXD24) CPU_prog_JTAG_TMS
25) SIO_SPI_0_RXD

26) HDMI1_CEC_D
27) SIO_SPI_0_CLK28) CPU_prog_JTAG_TCK
29) SIO_SPI_0_FS030) CPU_prog_JTAG_TDI
31) SIO_SPI_0_FS132) ISH_GPIO_033) GND34) ISH_GPIO_135) LPC_R_AD036) ISH_GPIO_237) LPC_R_AD138) ISH_GPIO_339) LPC_R_AD240) ISH_GPIO_441) LPC_R_AD342) ISH_GPIO_543) GND44) ISH_GPIO_645) AVS_I2S2_MCLK46) PWM047) AVS_I2S2_WS_SYNC48) PWM149 ) AVS_I2S2_SDI50) GND

51) AVS_I2S2_SDO
52) I2C_SDA653) GND54) I2C_SCL655) PCIE_P5_USB3_P2_TXP56) GND57) PCIE_P5_USB3_P2_TXN58) AVS_I2S2_BCLK59) GND60) BT_HOST_WAKE61) PCIE_P5_USB3_P2_RXP62) GND63) PCIE_P5_USB3_P2_RXN64) USB2_DP265) GND66) USB2_DN267) PCIE_REFCLK3_P68) GND69) PCIE_REFCLK3_N70) nSTATUS
71) GND72) GND73) I2C_SDA074) ISH_GPIO_775) I2C_SCL0

76) ISH_GPIO_8
77) GND78) ISH_GPIO_979) I2C_SDA180) ISH_GPIO_1081) I2C_SCL182) ISH_GPIO_1183) GND84) ISH_GPIO_1285) I2C_SDA586) ISH_GPIO_1387) I2C_SCL588) ISH_GPIO_1489) GND90) PMIC_IRQ_N91) LPC_FRAME_R92) FPGA_CLR93) LPC_R_CLKOUT094) GND95) LPC_CLKRU_N96) FPGA_RST97) INT_SERIRQ_R98) FPGA_OE99) CONFIG_SEL100 ) FPGA_fw_ricarica

1) +12V
2) +12V3) +12V4) +12V5) +12V6) +12V7) +12V8) +12V9) DDI0_HPD10) PM_SLP_S3#_3P311) GND12) GND13) DDI0_TXP_114) DDI0_TXP_015) DDI0_TXN_116) DDI0_TXN_017) GND18) GND19) DDI0_TXP_220 ) DDI0_TXP_321) DDI0_TXN_222) DDI0_TXN_323) GND24) GND25) DDI0_AUXP

26) DDI0_DDCCLK
27) DDI0_AUXN28) DDI0_DDCDATA29) GND30) GND31) PCIE_REFCLK0_P32) PCIE_REFCLK1_P33) PCIE_REFCLK0_N34) PCIE_REFCLK1_N35) GND36) GND37) PCIE_RXP038) PCIE_RXP139) PCIE_RXN040) PCIE_RXN141) GND42) GND43) PCIE_TXP044) PCIE_TXP145) PCIE_TXN046) PCIE_TXN147) GND48) GND49) PCIE_REFCLK2_P50 ) PCIE_P3_USB3_P4_TXP

51) PCIE_REFCLK2_N
52) PCIE_P3_USB3_P4_TXN53) GND54) GND55) PCIE_TXP256) PCIE_P3_USB3_P4_RXP57) PCIE_TXN258) PCIE_P3_USB3_P4_RXN59) GND60) GND61) PCIE_RXP262) SATA_P1_USB3_P5_RXN63) PCIE_RXN264) SATA_P1_USB3_P5_RXP65) GND66) GND67) PCIE_P4_USB3_P3_TXP68) SATA_P1_USB3_P5_TXN69) PCIE_P4_USB3_P3_TXN70) SATA_P1_USB3_P5_TXP71) GND72) GND73) PCIE_P4_USB3_P3_RXP74) SATA_RXN075 ) PCIE_P4_USB3_P3_RXN

76) SATA_RXP0
77) GND78) GND79) USB2_DP380) SATA_TXP081) USB2_DN382) SATA_TXN083) GND84) GND85) USB2_DP486) USB2_DP587) USB2_DN488) USB2_DN589) GND90) GND91) PWRON_PNLVDDEN92) SATA_LED_N93) PLTRST_PNLBKLEN94) DDI0_BKLTCTL95) PCIE_WAKE0_N96) PCIE_CLKREQ0#97) PCIE_WAKE1_N98) PCIE_CLKREQ1 #99) PCIE_WAKE2_N100) PCIE_CLKREQ2#

PANORAMICA DELL'APPLICAZIONE

Hardware

• UP Core Plus con Intel® Atom™ Quad Nucleo processore e grafica Intel® HD
• 2 USB HD Webcam

Software pila

• Ubuntu* 18.04 LTS
• Distribuzione Intel® del kit di strumenti OpenVINO ™ 2019 R3
• Pacchetto OpenCL ™ Runtime ( vedi distribuzione Intel® della configurazione del toolkit OpenVINO ™ su Linux)
