Potente

Basato su Intel® Atom™ x5-Z8350 QuadCore 1,44/1,92 Ghz 64 bit CPU, UP Core arriva insieme a con 2/4 GB di RAM, 32 GB/64 GB eMMC 5.0, 2 x USB 2.0, USB 3.0, HDMI, DSI/ eDP , 2 x MIPI-CSI che supportano 2M Pixel telecamera e 8 milioni di pixel fotocamera , WiFi 802.11 b/g/n, Bluetooth 4.2 con Ampak AP6214 a bordo.

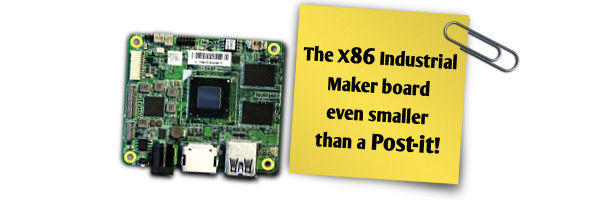

Il più piccolo SBC quad-core x86

È più piccolo di un post-it, e può essere ampliato o accatastato a estendere molti Di più funzionalità . Con una dimensione limitata di 56,5x 66 mm, preparati a Esperienza il illimitato possibilità di UP Core .

Espandibile

Sul _ sotto UP Core , c'è un I/O a 100 pin ad alta velocità espansione connettore con UART, SPI, 2x USB HSIC, PCI-Express, GPIO, sensori Intel Hub , SDIO e alimentazione 5V . Questo permessi utenti a espandere il caratteristiche , facilmente sviluppando costume espansione tavole .

1) Pulsante di ripristino

11) Pulsante di accensione

2) Pulsante di ripristino per interruttore a levetta

12) 1x MIPI-CSI (2 corsie)

3) Connettore batteria RTC

13) 1x DSI/eDP

4) Pin di aggiornamento del BIOS

14) 2x USB 2.0, 1x UARTO

5) Potenza della ventola

15) CPU Intel Atom® x5-Z8350

6) DDR3-L

16) Connettore docking a 100 pin

7) Antenna WiFi/Bluetooth

17) eMMC

8) USB 3.0

18) 1x MIPI-CSI (4 corsie)

9) HDMI 1.4a

19) Wi-Fi/Bluetooth

10) Presa di alimentazione da 5 V CC

Versione scheda UP

SU Nucleo

SoC

Intel Atom® x5-Z8350 ( UP1,92 GHz)

VPU

N / A

Grafica

Grafica Intel® HD 400

FPGA

N / A

Sistema memoria

1 GB

2 GB

4GB

Capacità di archiviazione

16 GB

32 GB

64 GB

BIOS

UEFI

Compatibile operativo sistema

Microsoft Windows 10 completo versione , Linux ( ubilinux , Ubuntu, Yocto ), Android

Potenza

jack da 4 A da 5,5/2,1 mm

1x Potenza Pulsante /LED

Potenza la fornitura genere

AT/ATX ( modalità AT predefinita )

Potenza consumo ( tipico )

13W

Temperatura di esercizio

0°C-60°C (32°F ~ 140°F)

Temperatura di conservazione

-40°C ~ 80°C (-40°F ~ 176°F)

Umidità di esercizio

0% ~ 90% relativo umidità , senza condensa

Certificazione

CE/FCC Classe A

RTC

SÌ

codice HS

8473308000

Raffreddamento

Senza ventola

Paese di origine

Taiwan

Longevità

2024

Schermo

HDMI

1 (HDMI 1.4a )

DP

N / A

MIPI DSI/ eDP

1x eDP

I/O

Audio

Porta audio I2S

USB

1x UB3.0 tipo A

2x header pin USB 2.0

UART

debug UART ( Tx / Rx ) ( intestazione pin )

Porta seriale

N / A

Interfaccia HDD

N / A

Slot di espansione

Aggancio a 100 pin connettore

Slot per SIM

N / A

Connettività

Ethernet

N / A

Wifi

Wi-Fi 802.11 b/g/n a 2,4 GHz (AMPAK.AP6214A)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

N / A

Pacchetto

Peso netto

52,5 g

Schifoso il peso

74,2 g

Dimensione del prodotto

56,5 mm x 66 mm (2,2″ x 2,5″)

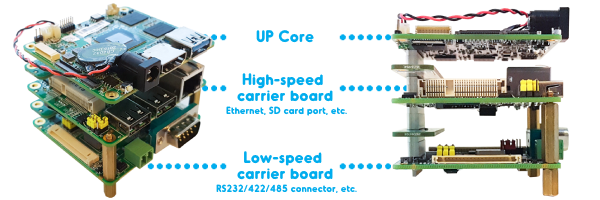

SU Alta velocità scheda
carrier Per 1x porta GbLAN , 1x PCIe interruttore , 1 x HSIC per USB a 3 porte USB 　( 1x minicard , 2x connettori ), 1x minicard , 2x USB 2.0, ecc .

Guida alla progettazione

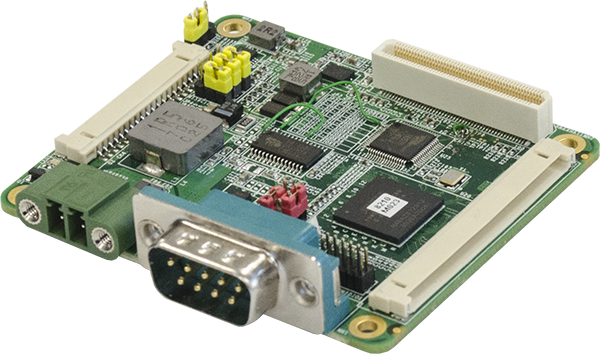

SU A bassa velocità scheda
portante Per RS232/422/485, 1x wafer orizzontale a 30 pin scatola intestazione per HAT 40 pin IO　( GPIO, UART, I2C, SPI, PWM, I2S), ecc

Guida alla progettazione

• Ad alta velocità scheda portante

• Bassa velocità scheda portante
