UP Board Series
Perfetto per i produttori professionisti
UP Board Series
UP Board Series è una carta di credito tavola di dimensioni con il alto prestazione e basso potenza consumo caratteristiche del _ l' ultima tecnologia per tablet : i processori Intel® ATOM™ x5-Z8350 a 64 bit su a 1,92 GHz. Il la GPU interna è la nuovo Intel Gen 8 HD 400 con esecuzione 12 Unità su a 500 MHz per fornire estremamente alta grafica 3D prestazione . UP è dotato con 2 GB/4 GB di RAM DDR3L e 16 GB/32 GB di eMMC .
La serie UP Board ha 40 GPIO con il stesso connettore e definizione pin di Raspberry PI2, dando sviluppatori libertà a costruire su i loro scudo . Ricche funzionalità di I/O include 5 x USB 2.0, 1 x USB 3.0 OTG, 1 x Gbit Ethernet, 1 x porta DSI, 1 x Fotocamera (MIPI), 1 x HMDI e un RTC. UP ha la sicurezza Intel caratteristiche necessario per professionale IoT applicazioni tali nuove istruzioni Intel AES e Intel Identity Protection Tecnologia .
|
|
Intel® IoT Solution Alliance |
|
|
Potente La serie UP Board è alimentata di Intel Quad Core Atom X5-8350, che combina alto prestazione e basso potenza consumo . È un quad-core a 64 bit SoC insieme a solo 2W SDP e timbratura su a 1,84 GHz. Il la GPU interna è la nuovo Intel Gen 8 HD con esecuzione 12 Unità su a 500 MHz che consegna estremamente alta grafica 3D prestazione . |
|
|
Flessibile La serie UP Board ha 40 GPIO con lo stesso connettore e definizione dei pin di Raspberry PI2, lasciando la libertà ai produttori di costruire il proprio scudo. La CPU è supportata da Android 5.0 Lollipop, Microsoft Windows 10 e Linux è supportato e abilitato tramite la UP Community. |
|
|
Industriale La serie UP Board ha uno standard PC industriale funzionante temperatura gamma di 32-104 F (0-60 C) che lo rende flessibile per qualunque applicazioni . La serie UP Board ha 3 anni di longevità dando voi un sacco di tempo per rendere tuo proiettare una realtà . |
|
|
Compatto UP Board Series è la dimensione approssimativa di un credito carta . Con un alloggio da $ 5-10 , la UP Board potrebbe diventare il il più piccolo PC desktop della mondo . È dimensioni compatte significa che può essere distribuito per una serie di applicazioni sul _ bordo . |
|
|
Comunità Supportato Al _ cuore di UP, bugie la nostra comunità UP online . Esso composto da utenti e sviluppatori chi proattivamente sostegno e Condividere conoscenza insieme a a testa Altro a aiuto portare UP progetti alla vita. Supporto tecnico , download e _ problemi tiro sono disponibile sulla Community UP . _ |
|
|
Pronto per la produzione informatica sistema La serie UP Board è pronta per la produzione per diverso domini e prodotti piace Robotica , Drone , Visione artificiale , Smart Home, Educazione , Digitale Segnaletica , Internet delle cose . |
Dettagli della scheda
Panoramica dell'hardware
- Serie di schede UP con Intel® Atom™ x5-z8350 ( UP1,92 GHz)
- Grafica Intel® HD 400
- Espansione a 40 pin
- 4 GB di RAM
- Memoria da 32 GB
- Ottimizzato Senza ventola Design di raffreddamento
Tech Specifiche
UP Board’a Genel Bakış
Panoramica della scheda UP
|
Bus GP a 40 pin |
11) Potenza Pulsante Wafer |
|
Intestazione CPLD |
12) Potenza Pulsante Wafer ( interruttore ) |
|
3) Memoria DDR3L |
Ceramica RIC |
|
4) 2x USB 2.0 |
14) 1x MPL-CSI |
|
5) 2x USB 2.0 |
15) 1xDSL 1x eDP |
|
6) 1xGb Ethernet |
16) 2x USB 2.0, 1x intestazione pin UART |
|
7) USB 3.0 OTS |
17) Intel x5-Z8350 |
|
8) 1x HDMI |
18) DDR3L |
|
Presa di alimentazione da 5 V CC |
19) eMMC |
|
10) Ripristina pin neader |
|
|
SoC |
Intel® Atom™ x5-z8350 ( UP1,92 GHz) |
|
# di core |
Quad Nucleo |
|
Grafica |
Grafica Intel® HD 400 |
|
FPGA |
Altera Intel® FPGA Max V per bus GP a 40 pin |
|
Sistema memoria |
1 GB |
|
2 GB |
|
|
4GB |
|
|
Capacità di archiviazione |
16 GB |
|
32 GB |
|
|
64 GB |
|
|
BIOS |
UEFI |
|
RTC |
sì |
|
SVEGLIA SU LAN ( WOL ) |
sì |
|
TIMER DA GUARDIA |
sì |
|
PXE |
sì |
|
Compatibile operativo sistema |
Microsoft Windows 10 completo versione , Linux ( ubilinux , Ubuntu, Yocto ), Android |
|
Potenza Requisiti |
jack da 4 A da 5,5/2,1 mm |
|
Potenza la fornitura genere |
AT/ATX ( modalità AT predefinita ) |
|
Potenza consumo ( tipico ) |
13W |
|

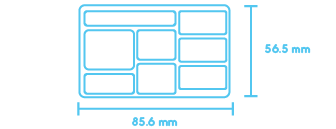

Dimensioni (L x L) |
3,37"x 2,22" (85,6 mm x 56,5 mm) |
|
Temperatura di esercizio |
32°F ~ 140°F (0°C ~ 60°C) |
|
Temperatura di conservazione |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Umidità di esercizio |
0% ~ 90% relativo umidità , senza condensa |
|
MTBF ( ore ) |
270.599 ore |
|
Certificazione |
CE, FCC Classe A |
|
Raffreddamento |
senza ventola |
|
Accessori |
1x batteria RTC |
|
1x passivo radiatore |
|
|
Paese di origine |
Taiwan |
|
Longevità |
2024 |
|
Schermo |
|
|
HDMI |
1 (HDMI 1.4a ) |
|
MIPI DSI/ eDP |
MIPI DSI/ eDP |
|
I/O |
|
|
Audio |
Porta audio I2S |
|
USB |
4 porte USB 2.0 di tipo A |
|
2x header pin USB 2.0 |
|
|
1x USB 3.0 OTG Micro B |
|
|
UART |
debug UART ( Tx / Rx ) ( intestazione pin ) |
|
Bus GP a 40 pin |
1 |
|
MIPI-CSI |
1x MIPI-CSI 2 corsie |
|
Connettività |
|
|
Ethernet |
1 x GbLAN ( Realtek RTL8111G-CG) |
Espansioni
|
|

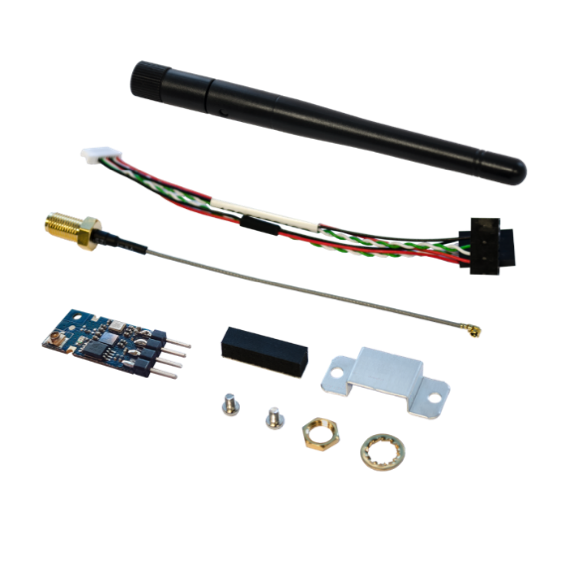

Questo kit Bluetooth si connette con scheda UP tramite intestazione pin USB cavo |
|
|

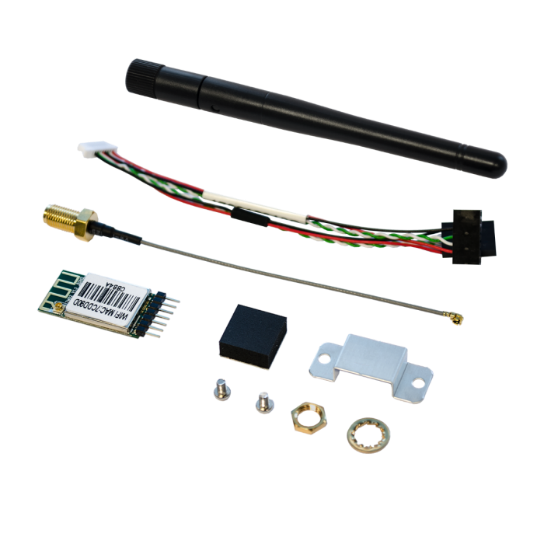

Questo Il kit Wi -Fi si connette con scheda UP tramite intestazione pin USB cavo . |
|
|

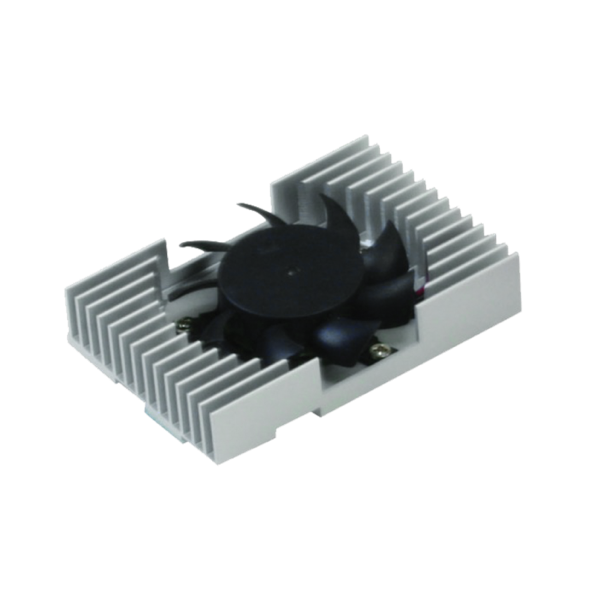

Ventola di raffreddamento attiva di raffreddamento attivo per la scheda UP e la scheda UP Core a ottenere il migliore prestazione . |
|
|

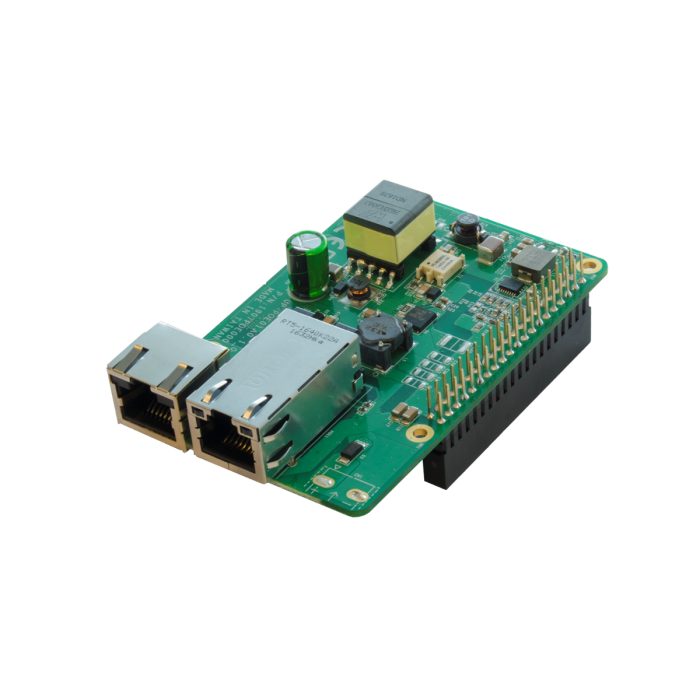

Potenza su la tua tavola UP e UP Squared con PoE espansione tramite bus GP a 40 pin . |
|
|

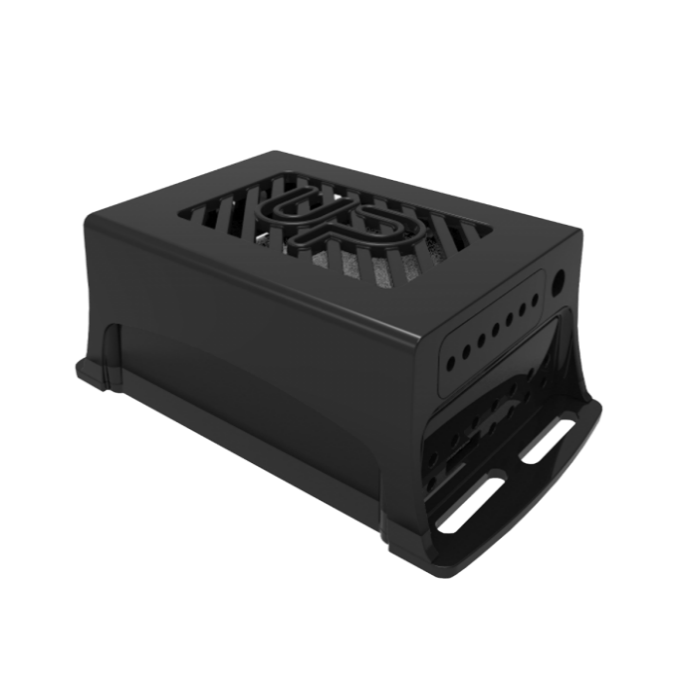

UP ABS Espansione Telaio |
|
|

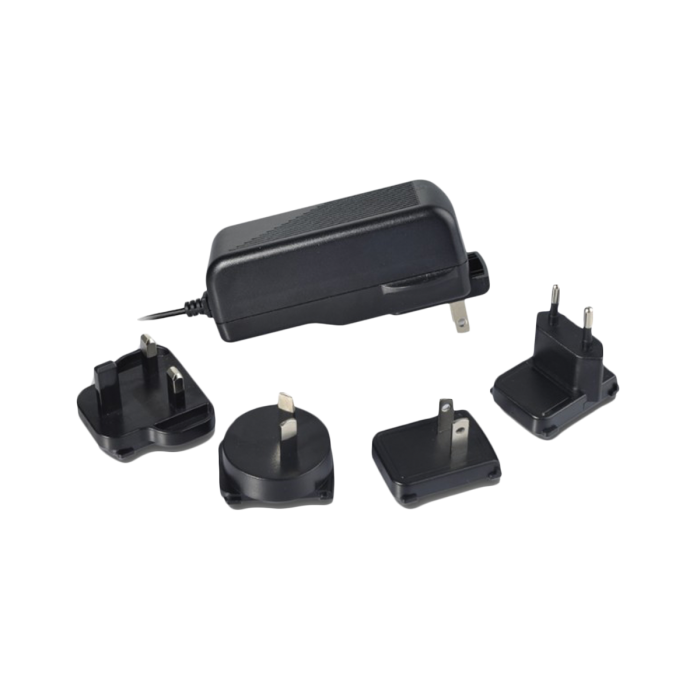

Potenza Adattatore per adattatore CA UP/UPC |
Cosa puoi _ raggiungere insieme a il Consiglio UP?
La scheda UP è progettata a aiuto sviluppatori rendere i loro sogni venire vero . Insieme a UP Board, gli sviluppatori possono realizzare il loro Prodotto e poi muoversi su il prossimo fase di sviluppo , che è di massa produzione .
UP può essere utilizzato per messa produzione dalla produzione , design criteri , e convalida prove Seguire il industriale norma . Con un ampio gamma di espandibile opzioni , è facile a modificare il Consiglio UP secondo a progetto requisiti .
Con UP tutto è possibile . Il la bellezza dell'IoT è che la creatività dei maker non ha limitazioni . UP ponti il spacco da passatempo a futuro affari !
Verticale Mercati

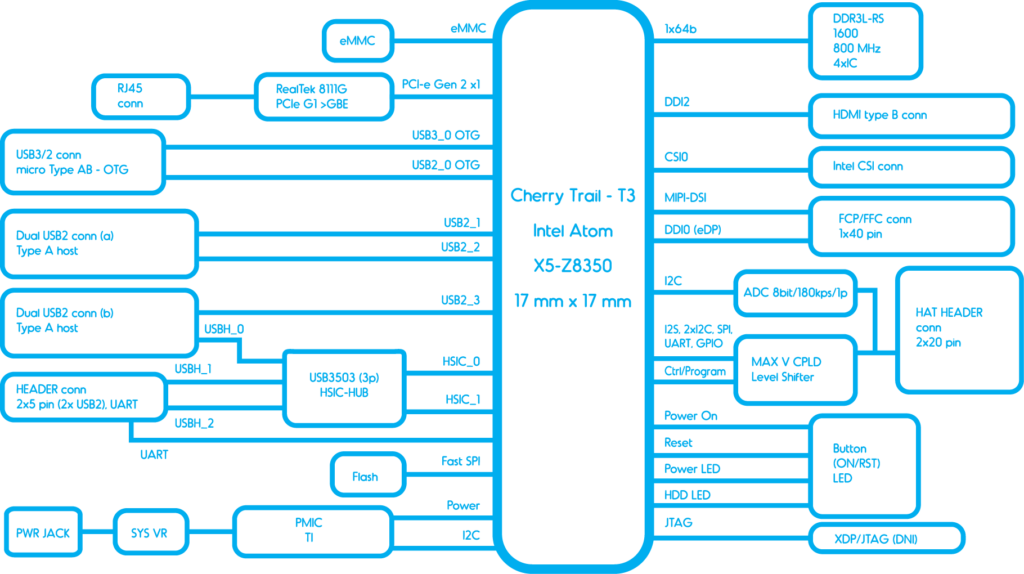

Bloccare Diagramma
UP BOARD Codici Ordine Prodotto:
» UP-CHT01-A20-0116-A11
» UP-CHT01-A20-0216-A11
» UP-CHT01-A20-0232-A11
» UP-CHT01-A20-0432-A11
» UP-CHT01-A20-0464-A11
